Pares de apriete de las conexiones de potencia:
Tipo de terminal de cable Par de apriete
Terminal de cable estañado de aluminio sobre barra de cobre 37 Nm
Terminal de cable estañado de cobre sobre barra de cobre 60 Nm
Terminal de cable estañado de aluminio o cobre sobre barra de aluminio 37 Nm
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Un paño limpio
☐ Limpiador de etanol
Requisito:
☐ Debe respetarse la reducción de corrientes de entrada de CC (consulte el capítulo 9.3.2, página 78).
Procedimiento:
1. Desmonte las coberturas (consulte el capítulo 7.2.1, página 41).
2. Desmonte las cubiertas de protección (consulte el capítulo 7.2.2, página 42).
3. Prepare para la conexión los cables (consulte el capítulo 7.3, página 45).
4. Lije las superficies de contacto no estañadas en el área de conexión con el vellón abrasivo hasta conseguir en
ellas un brillo ligeramente metálico.
5. Limpie el polvo metálico con un paño limpio y etanol y no vuelva a tocar las superficies de contacto después de
limpiarlas.
6. Conecte los cables conforme al esquema de circuitos. Utilice solo los tornillos, arandelas y tuercas incluidos en el
contenido de la entrega y tenga en cuenta que las cabezas de los tornillos miren siempre hacia adelante.
7. Fije los cables al riel para el paso de los cables. De esta forma asegurará el cable para que no se pueda retirar
sin querer.
8. Monte las cubiertas de protección (consulte el capítulo 7.2.2, página 42).
9. Monte las coberturas (consulte el capítulo 7.2.1, página 41).
5.5 Instalación de la conexión de CA

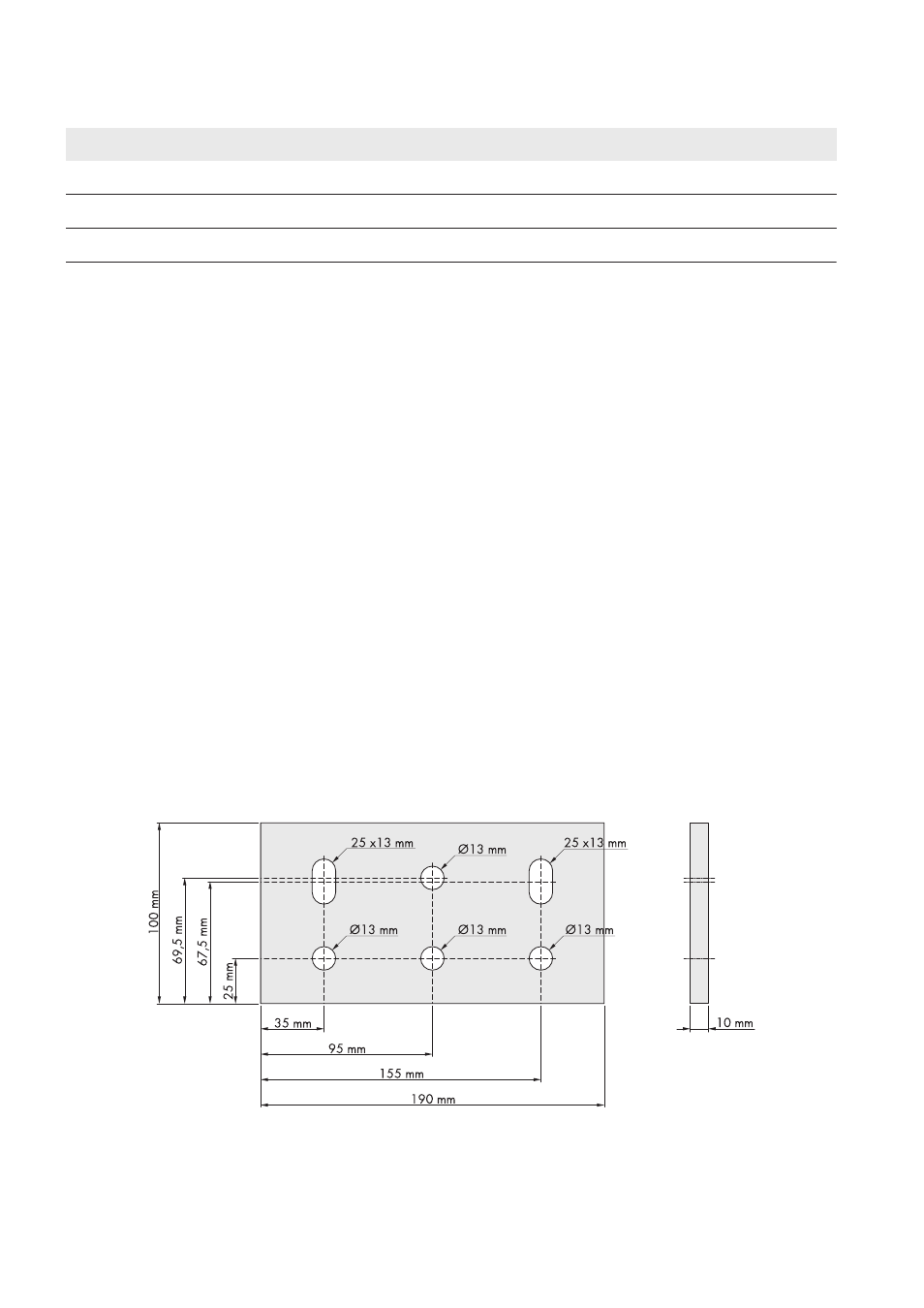

Imagen 8: Dimensiones de la conexión de CA
