9.1.4 Requisitos del tendido de cables entre el transformador de media tensión
y el inversor
Peligro de incendio por sobrecalentamiento de los cables si se usan longitudes de cables diferentes
Las longitudes de cable diferentes pueden causar el sobrecalentamiento de los cables y originar un incendio. Esto
puede causar lesiones graves o la muerte.
• Todos los conductores de fase que van desde el inversor hasta el transformador de media tensión deben tener
la misma longitud.
• La longitud del cable entre los puntos de conexión no debe superar la longitud máxima de 15 m.
Requisitos de los cables y su tendido:
☐ Los cables tienen que estar dimensionados para tensiones máximas a tierra.
En los Sunny Central 500CP XT/630CP XT/720CP XT/760CP XT/800CP XT las tensiones a tierra pueden
alcanzar un nivel máximo de ±1 450 V.
En los Sunny Central 850CP XT/900CP XT las tensiones a tierra pueden alcanzar un nivel máximo de ±1 600 V.
☐ Los cables tienen que estar dimensionados para el valor eficaz máximo. El valor eficaz máximo es de: 800 V.
☐ A cada placa de conexión de CA no deben conectarse más de cuatro cables.
☐ Deben utilizarse únicamente cables de cobre o aluminio.
☐ Sección de cable máxima: 300 mm²
☐ Todos los cables de los conductores de fase deben tener la misma longitud y no pueden superar la longitud
máxima establecida. La longitud máxima de los cables es de 15 m.
☐ Los cables de CA deben estar agrupados en un sistema trifásico.
☐ Entre el transformador de media tensión y el inversor debe haber disponibles tres guías de cables separadas
para los cables de CA (por ejemplo, canaletas).
☐ En cada canaleta debe colocarse un conductor de fase L1, L2 y L3. Entre los grupos de cables debe haber una
distancia mínima igual al doble del diámetro de un solo cable. De esta manera se impiden los flujos simétricos.
Además, se recomienda tender los cables entre el inversor y el transformador de media tensión directamente
sobre una banda de puesta a tierra. Esta medida ayuda a reducir aún más las interferencias electromagnéticas.

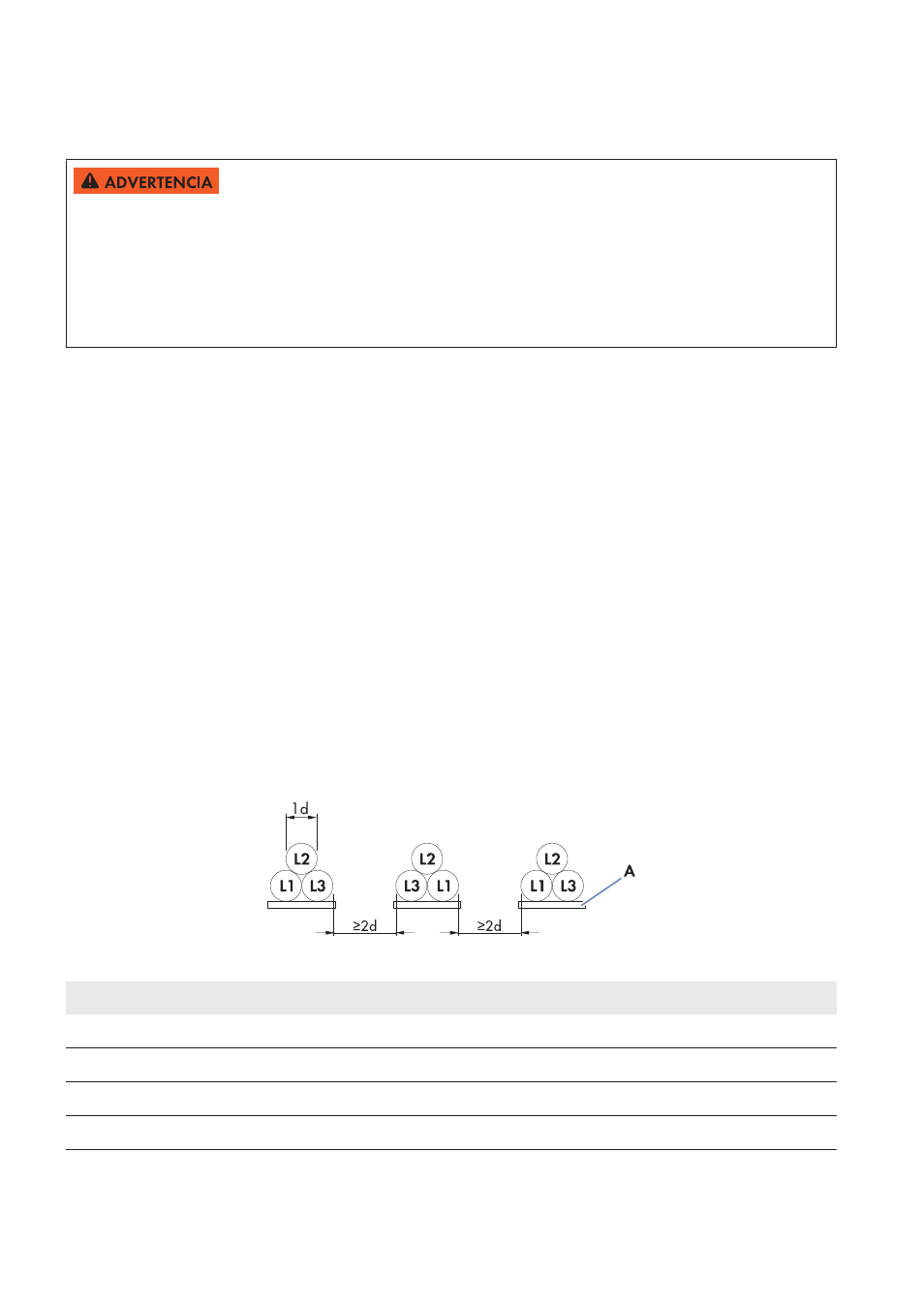

Imagen 19: Disposición de los cables de CA con tres cables por cada conductor de fase (ejemplo)
Posición Denominación
L1 Conductor de fase L1
L2 Conductor de fase L2
L3 Conductor de fase L3
A Banda de puesta a tierra
