9.5
Contenido de la entrega

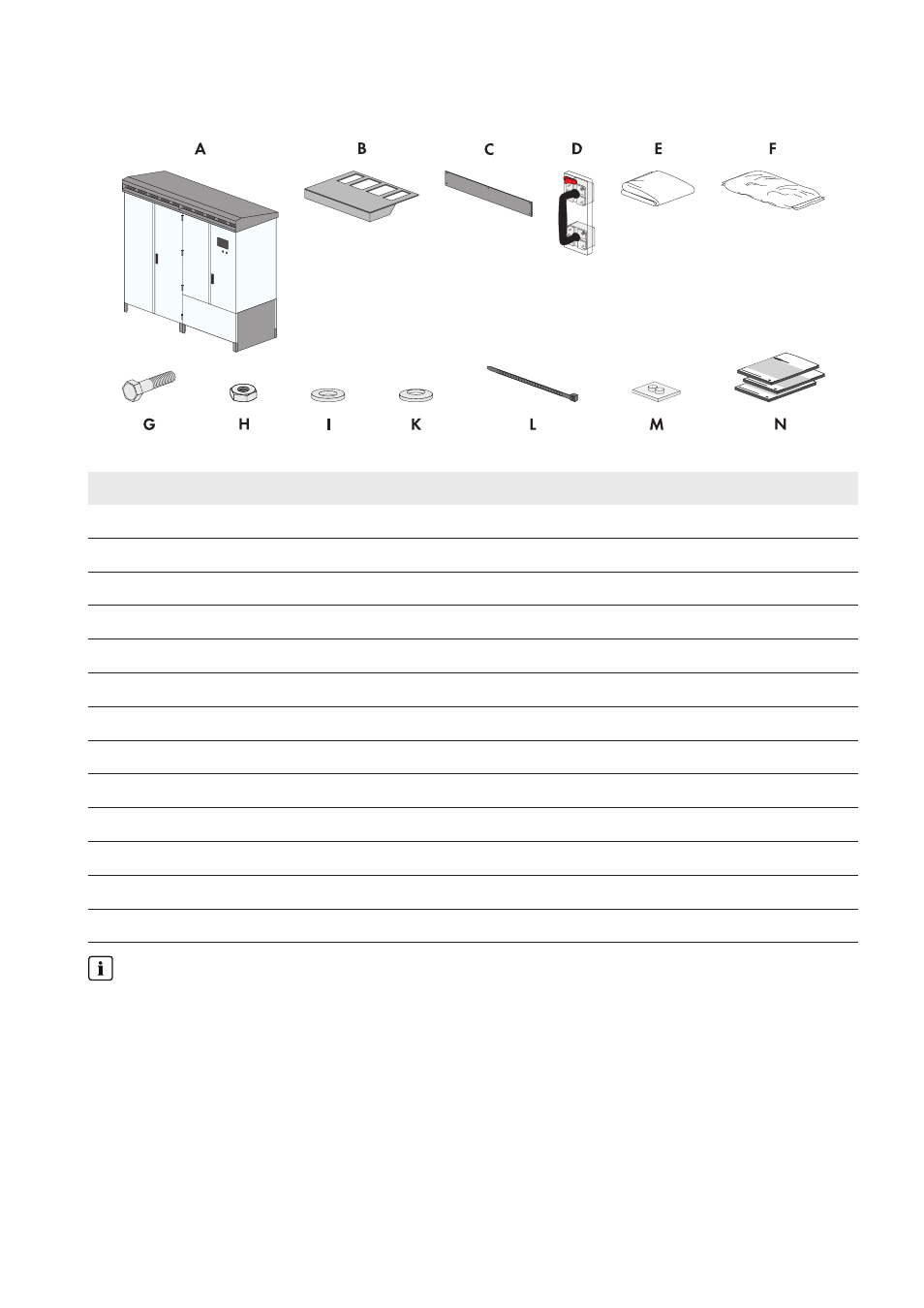

Imagen 27: Contenido de la entrega
Posición
Cantidad
Denominación
A
1
Inversor
B
1
Deflector
C
5
Zócalo
D
1
Agarradera de fusibles APR (opcional)
E
1
Vellón abrasivo
F
1
Bolsa antihumedad
G
68
Tornillo
H
68
Tuerca
I
136
Arandela ancha
K
136
Arandela elástica
L
80
Abrazadera para cables
M
3
Manguito protector (9,5 mm … 16 mm)
N
1
Esquema de circuitos, documentación, protocolo
Posición de la agarradera de fusibles APR
La agarradera de fusibles APR está en la parte interior de la puerta derecha del armario de conexiones.
9.6
Esquema del conjunto de los circuitos
Los esquemas del conjunto de los circuitos en formato PDF incluyen etiquetas de enlace. Al hacer doble clic en estas
etiquetas, se muestra la ruta correspondiente del flujo de corriente o el punto de la lista de medios de producción al
que remite el enlace. Para el montaje se recomienda utilizar los esquemas del conjunto de los circuitos en formato
PDF. Estos esquemas están disponibles a petición (consulte el capítulo 10 “Contacto”, página 80).
