Procedimiento:
1. Desmonte las coberturas (consulte el capítulo 7.2.1, página 41).
2. Desmonte las cubiertas de protección (consulte el capítulo 7.2.2, página 42).
3. Prepare para la conexión los cables (consulte el capítulo 7.3, página 45).
4. Lije las superficies de contacto no estañadas en el área de conexión con el vellón abrasivo hasta conseguir en
ellas un brillo ligeramente metálico.
5. Limpie el polvo metálico con un paño limpio y etanol y no vuelva a tocar las superficies de contacto después de
limpiarlas.
6. Conecte los cables conforme al esquema de circuitos. Utilice solo los tornillos, arandelas y tuercas incluidos en el
contenido de la entrega y tenga en cuenta que las cabezas de los tornillos miren siempre hacia adelante.
7. Fije los cables al riel para el paso de los cables. De esta forma asegurará el cable para que no se pueda retirar
sin querer.
8. Monte las cubiertas de protección (consulte el capítulo 7.2.2, página 42).
9. Monte las coberturas (consulte el capítulo 7.2.1, página 41).
5.6 Conexión de los cables para comunicación, regulación, tensión de
alimentación y monitorización
5.6.1 Conexión de la fibra óptica con conectores SC

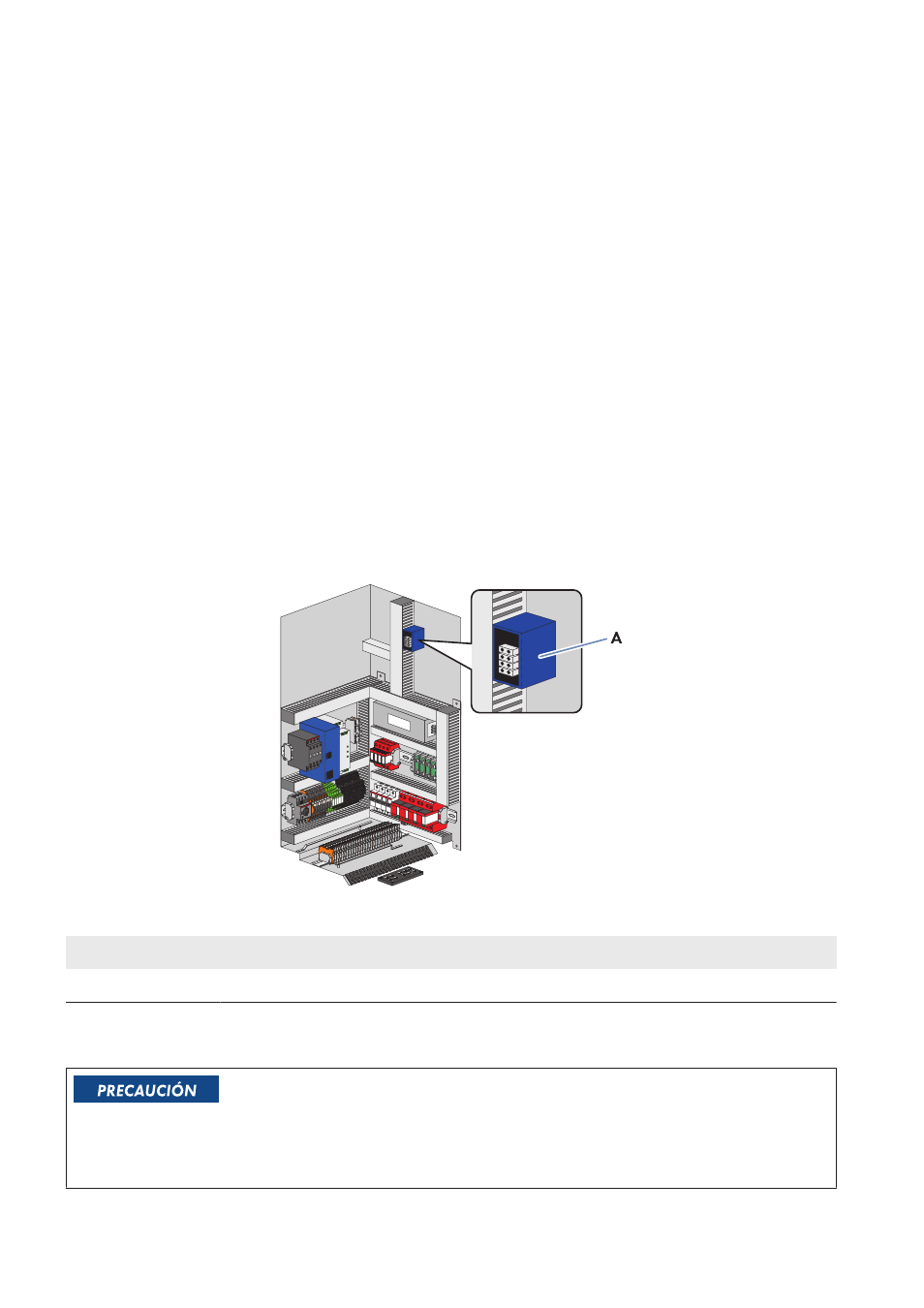

Imagen 10: Posición de la caja de empalme
Posición Denominación
A Caja de empalme
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ 2 conectores SC
Daños en la fibra óptica por no alcanzar los radios de curvatura permitidos
La fibra óptica puede sufrir daños si se dobla o se retuerce demasiado.
• Respete los radios de curvatura mínimos permitidos de la fibra óptica.
