Vista general de la conexión con dos terminales de cable de dos orificios para el cable de CC

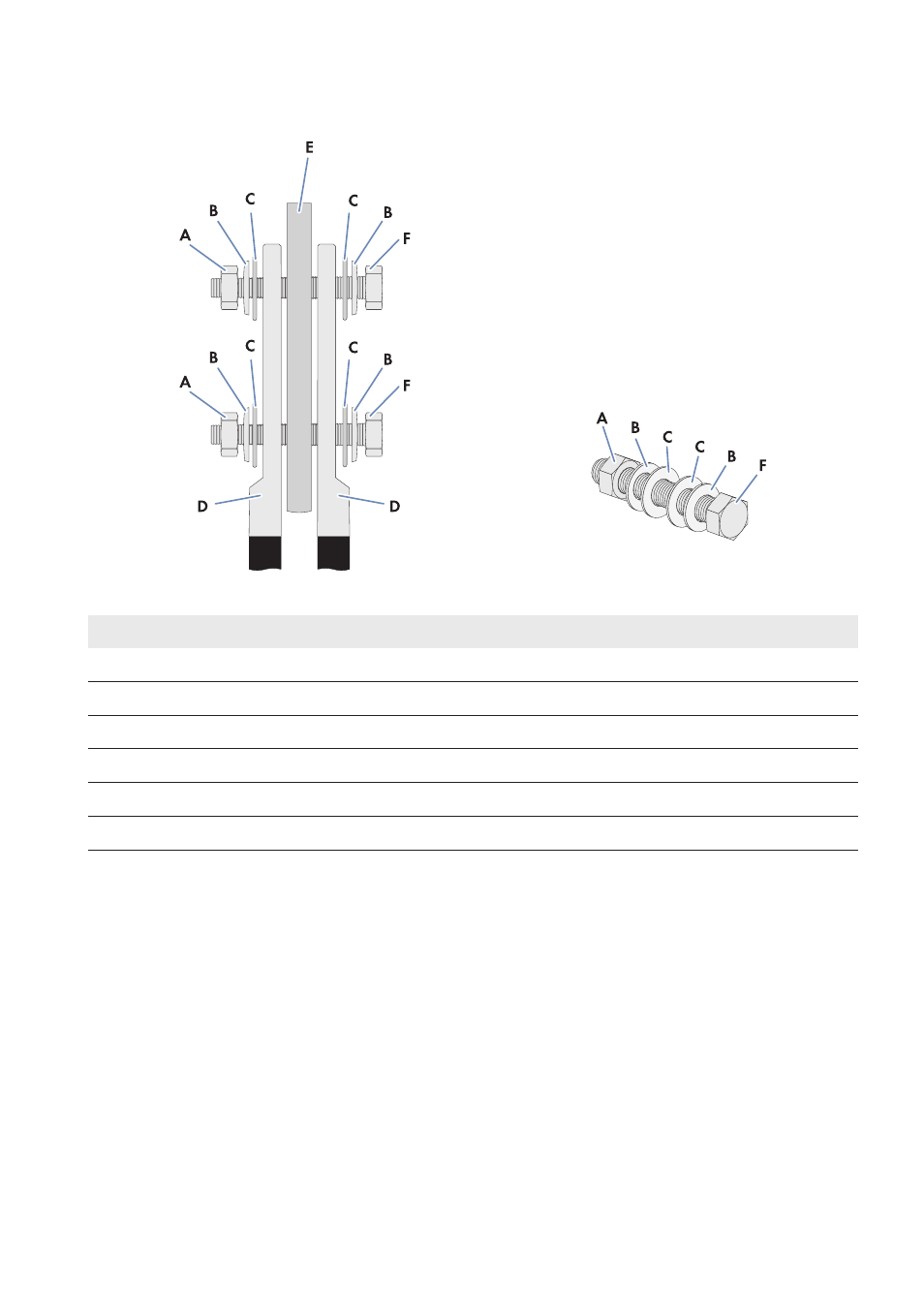

Imagen 15: Estructura de la conexión con dos terminales de cable de dos orificios
Posición Denominación
A Tuerca M12
B Arandela elástica
C Arandela ancha
D Terminal de cable de dos orificios estañado
E Conexión del carril
F Tornillo M12
