7.3 Uniones roscadas
7.3.1 Preparación del cable de puesta a tierra y del cable de CC para la
conexión
Vista general de la conexión con un terminal de cable de dos orificios para el cable de puesta a
tierra y el cable de CC

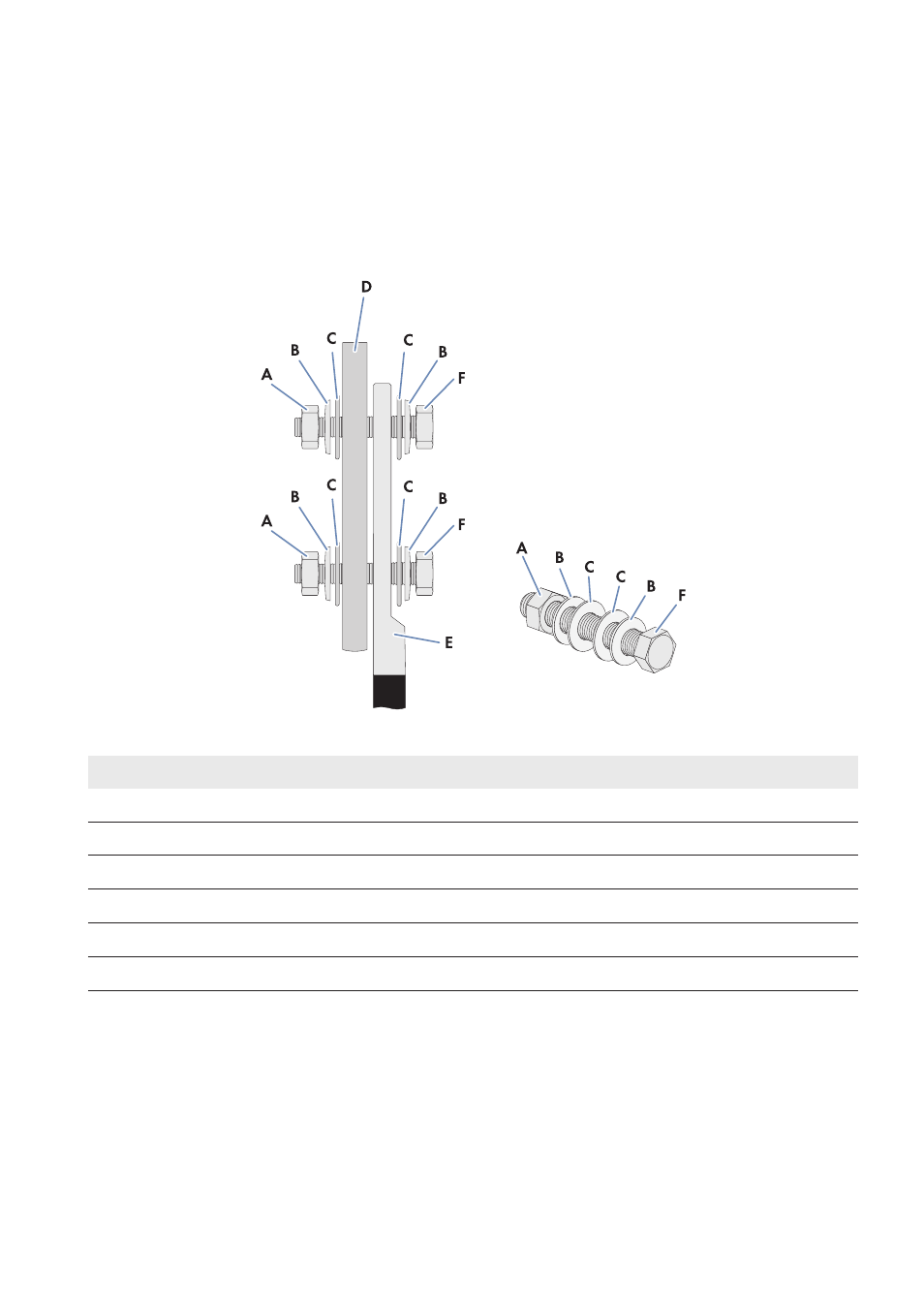

Imagen 13: Estructura de la conexión con un terminal de cable de dos orificios
Posición Denominación
A Tuerca M12
B Arandela elástica
C Arandela ancha
D Conexión del carril
E Terminal de cable estañado con dos orificios
F Tornillo M12
