7.3.2 Preparación de la conexión de CA
Vista general de la conexión con un terminal de cable de un orificio

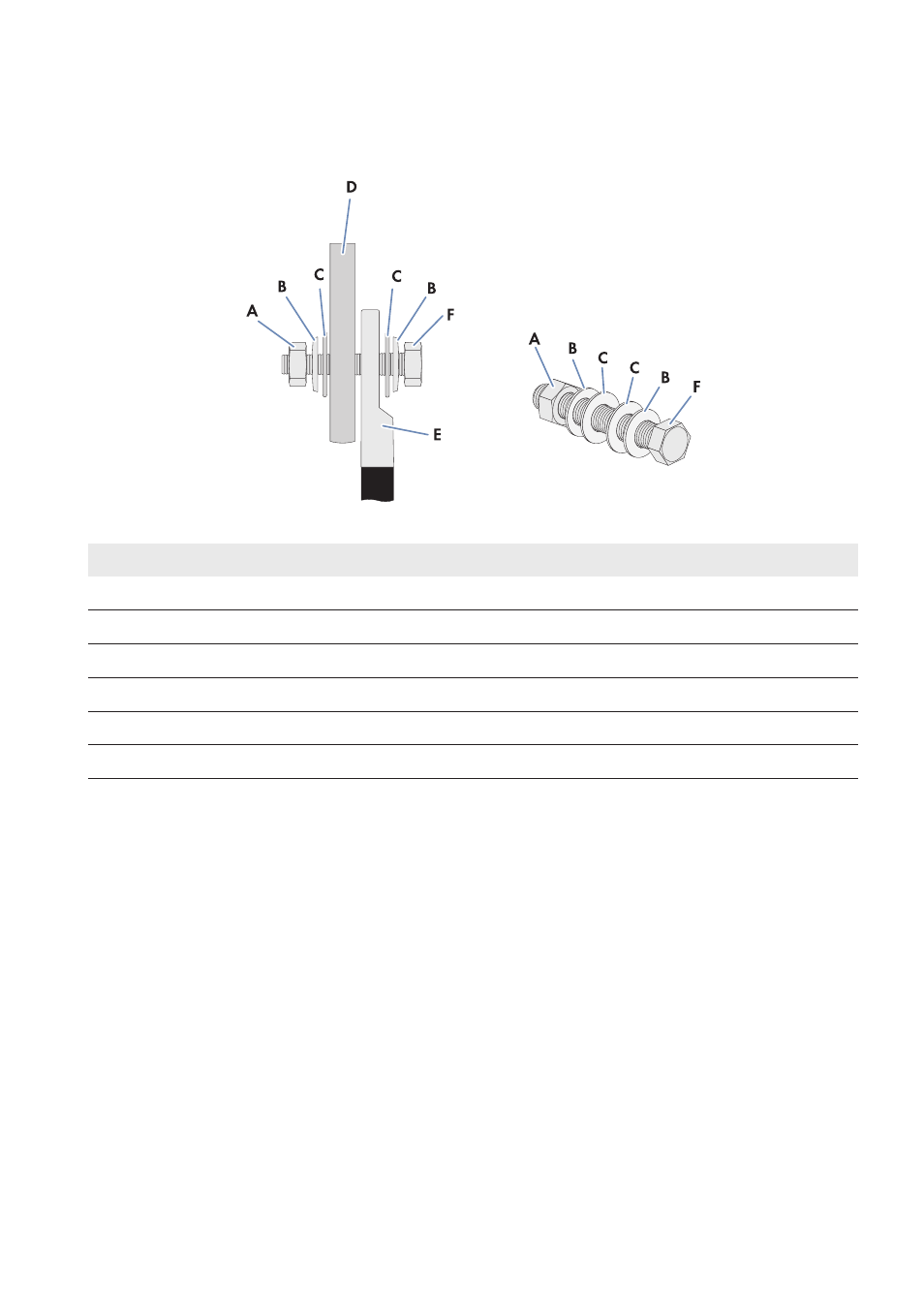

Imagen 17: Estructura de la conexión con un terminal de cable de un orificio
Posición Denominación
A Tuerca M12
B Arandela elástica
C Arandela ancha
D Conexión del carril
E Terminal de cable estañado de un orificio
F Tornillo M12
