Distancias mínimas entre dos inversores y un transformador
Variante 2: Partes frontales frente a frente

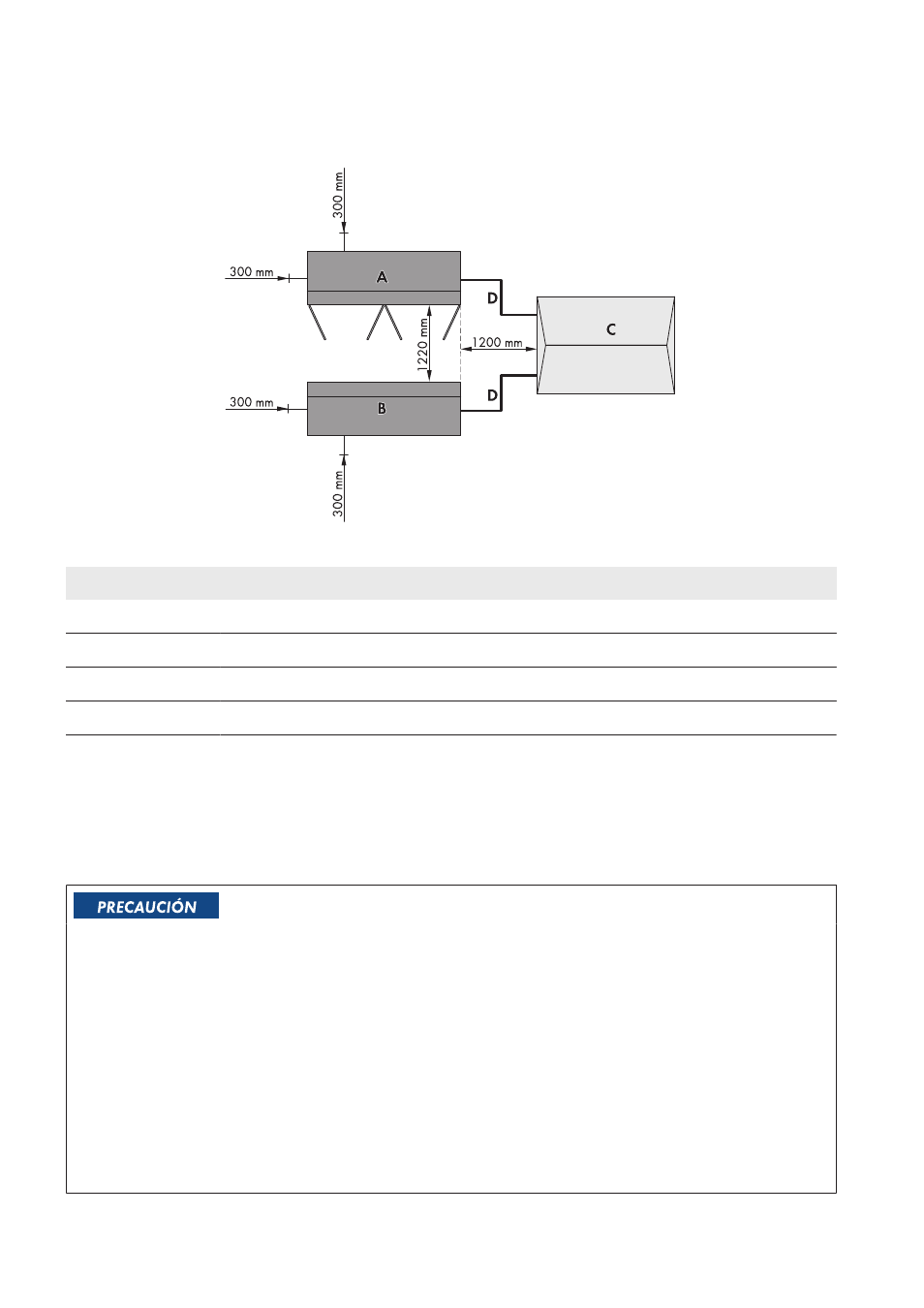

Imagen 24: Distancias mínimas entre dos inversores y un transformador
Posición Denominación
A Inversor 1
B Inversor 2
C Transformador de media tensión e instalación de distribución de media tensión
D Recorrido de los cables entre el inversor y el transformador de media tensión
Distancias recomendadas para facilitar los trabajos del servicio técnico
Para facilitar los trabajos del servicio técnico, se recomienda mantener, en la parte trasera y en los laterales, una
distancia de 1 000 mm. Si utiliza una tienda de servicio durante los trabajos de instalación y de servicio técnico,
deben mantenerse 5 000 mm de distancia delante del inversor.
9.1.6.2 Distancias mínimas en salas técnicas
Daños por aire de salida aspirado o aberturas de salida del aire bloqueadas
El aire entrante aspirado enfría los componentes del inversor. Si no se respetan estas distancias mínimas, el inversor
podría aspirar el aire de salida caliente. El riesgo de que se produzca un cortocircuito térmico aumenta. Esto podría
provocar daños materiales por la caída del rendimiento y afectar a los componentes del inversor.
• Asegúrese de que el inversor no pueda absorber por las entradas para aire exterior el aire caliente que
expulsa.
• Asegúrese de que el aire de salida no invada la entrada de aire de otros equipos.
• Asegúrese de que las aberturas de salida del aire no estén bloqueadas.
• Asegúrese de que las aberturas del aire de salida sean accesibles en todo momento para las labores de
limpieza.
• Asegúrese de que se cumplen las distancias mínimas.
