Vista general de la conexión con dos terminales de cable de un orificio

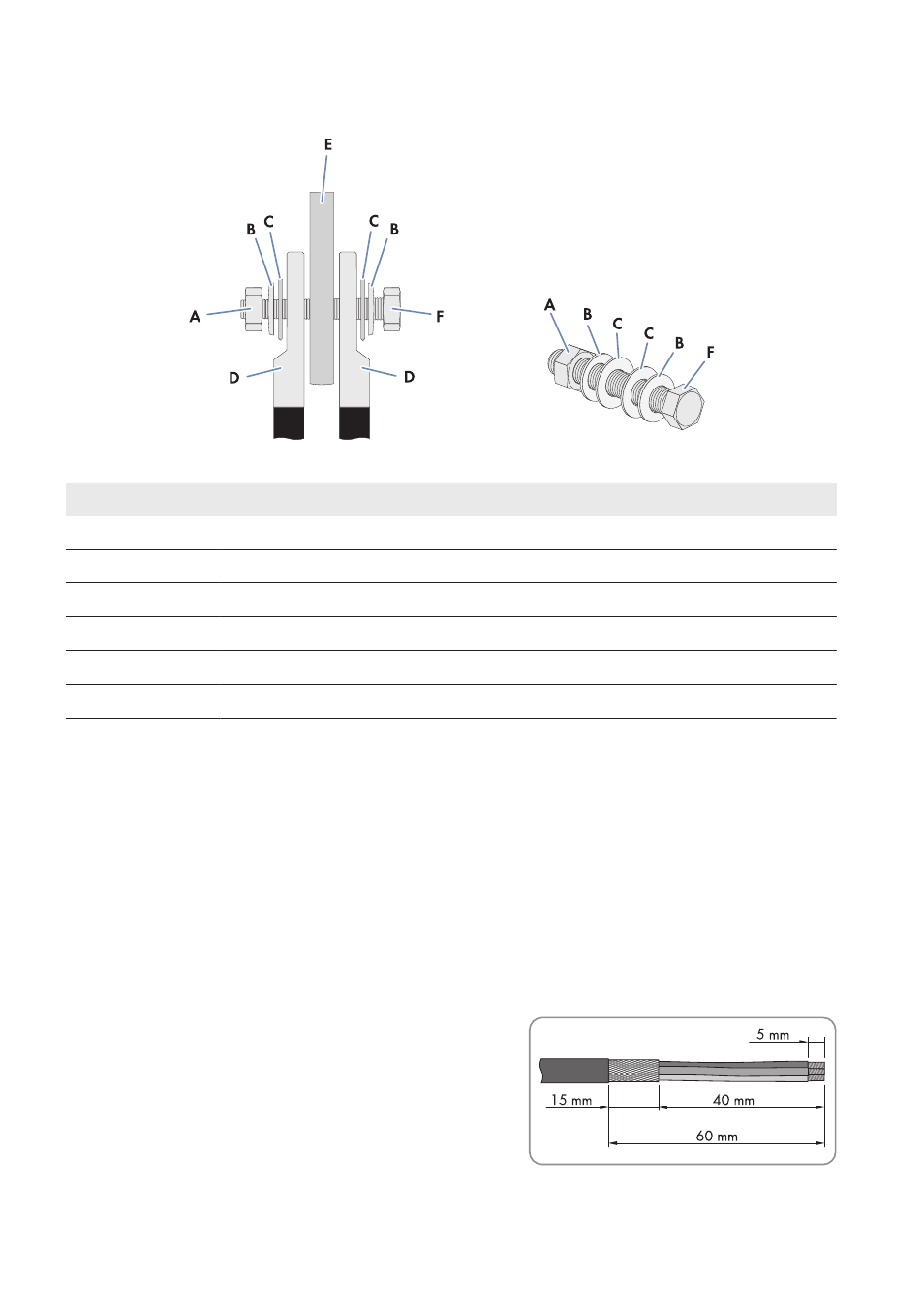

Imagen 18: Estructura de la conexión con dos terminales de cable de un orificio
Posición
Denominación
A
Tuerca M12
B
Arandela elástica
C
Arandela ancha
D
Terminal de cable de un orificio estañado
E
Conexión del carril
F
Tornillo M12
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Un paño limpio
☐ Limpiador de etanol
Procedimiento:
1. Pele los cables.
2. Remate los cables con un terminal.
3. Limpie las superficies de contacto de los terminales de cable con un paño limpio y etanol.
7.4
Uniones a presión
7.4.1
Conexión de los cables a los bornes de conexión por resorte
1. Pele el cable.
