3.1 Conexión con la instalación fotovoltaica
Los puentes del Sunny Boy Control están puestos de fábrica acorde al tipo de inter-
faz usado.
Comunicación por línea de alimentación
Para la comunicación con los inversores por línea de alimentación los puentes tienen
que estar puestos como se ve en la imagen abajo. ¡Tenga en cuenta que en este caso
no puede haber ningún módulo de interfaz (RS232 o RS485 Piggy-Back) montado!

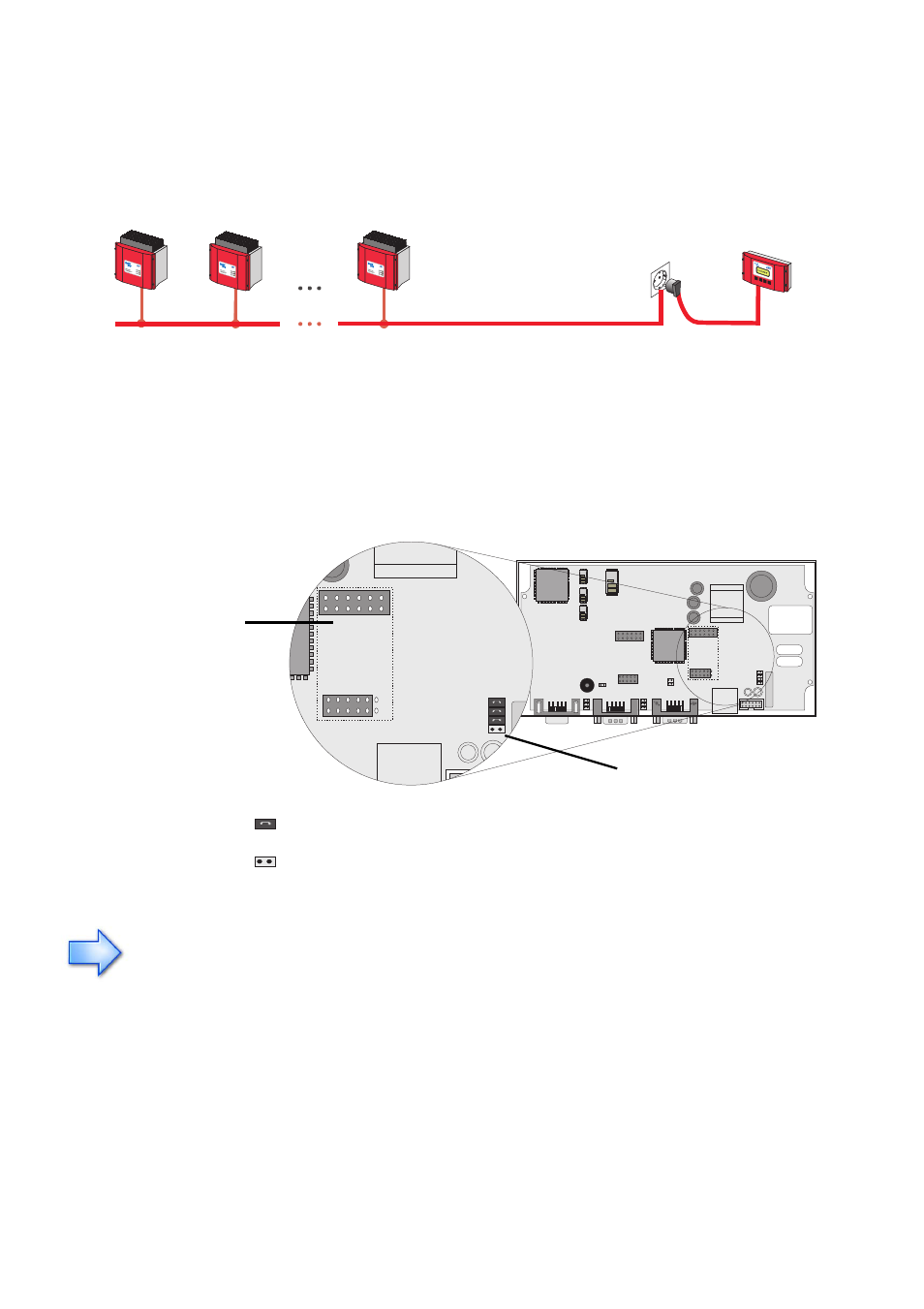

Puentes del Sunny Boy Control para la comunicación por línea de alimentación con
el SUNNY BOY (COM1)
¡En modelos más viejos de Sunny Boy Control Plus no se puede cambiar los
puentes ya que la placa de circuitos impresos no permite el acceso a ellos y
ésta no se puede quitar!
Red 230 V / 50 Hz Sunny Boy Control
Puente insertado
Sin puente
Posición de los puentes
para activar la comunicación vía
línea de alimentación (Power-
line) preinstalada
Sin Piggy-Back
