7.2.2 Medición de temperatura (AIN-7 y AIN-8)
Las entradas analógicas AIN-7 y AIN-8 están configuradas para la medición de tem-
peratura de cuatro conductores con resistencias PT100. El Sunny Boy Control Plus
pone a disposición la corriente de alimentación necesaria para su operación. Para
la entrada de temperatura AIN-7 la conexión tiene lugar a PT100-I1+, AIN-7+,
PT100-I1- y AIN-7-. Para AIN-8, a PT100-I2+, AIN-8+, PT100-I2- y AIN-8-.
Configuración
Para poder activar una entrada de temperatura hay que seleccionar, además de la
conexión eléctrica, una unidad de temperatura (grados Celsius, Fahrenheit o Kelvin)
como función.
La siguiente figura muestra la configuración de la entrada de temperatura AIN-7 en
el menú 'Plus I/O…Analog In…+AIn-7 (PT100)' con el canal nombrado '+Tam'
y 'Celsius' como unidad de temperatura, de manera que el canal de medición cor-
respondiente es visualizado como '+Tam23.13°C'.
La misma configuración en el PC con Sunny Data Control:

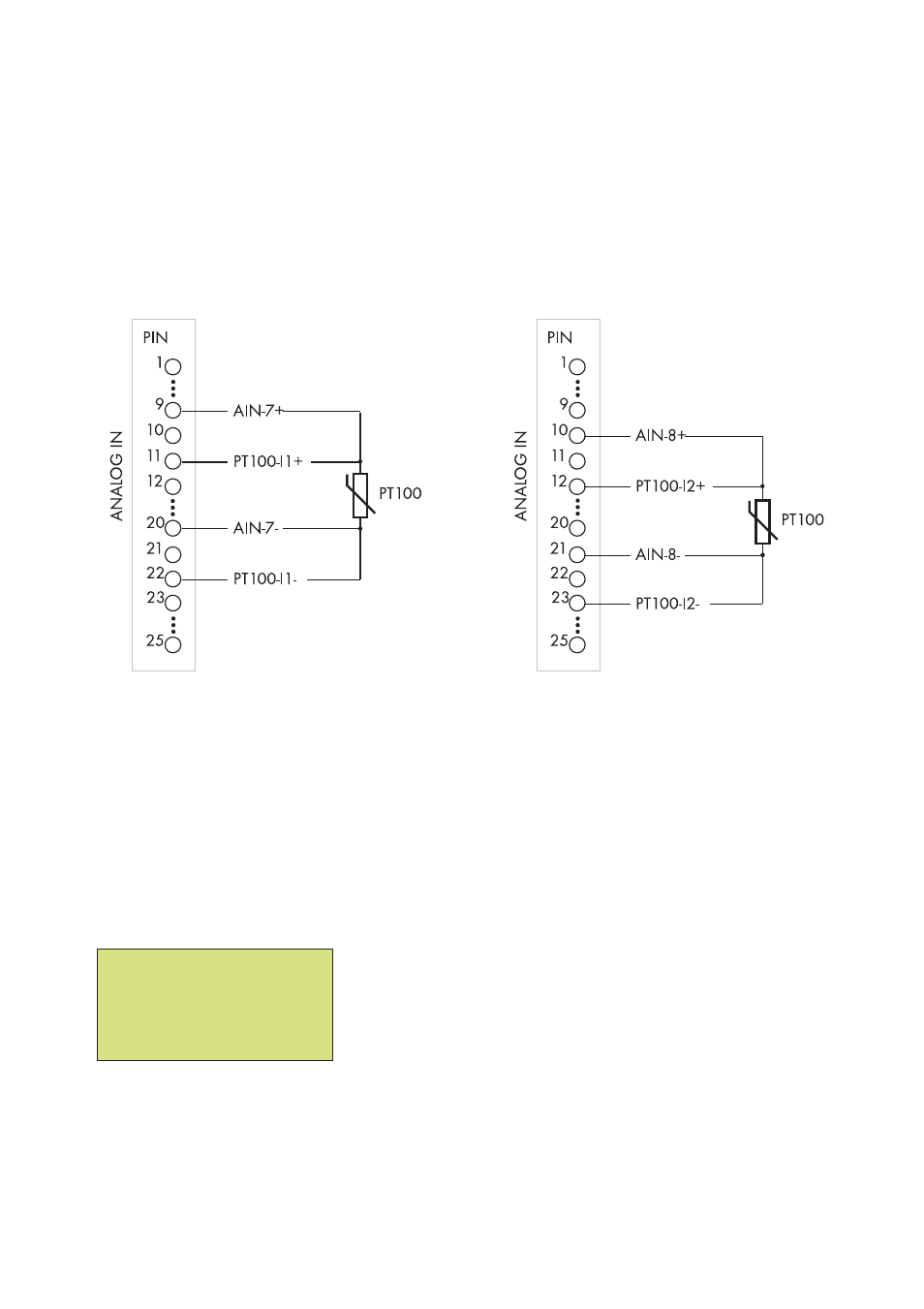

Medición de temperatura con AIN-7 Medición de temperatura con AIN-8
• Unidad de temperatura a visualizar, desactivada,
Celsius, Fahrenheit, Kelvin
• Nombre del canal
[ ANALOG IN-7 ]
‡Funcion…
…………………Celsius
---------------Š
Nombre…
………+Tam
