3.5.2 Contacto de conmutación
El contacto de conmutación tiene la función de operar un consumidor externo en de-
pendencia de la gestión de carga y la conmutación temporal del Sunny Boy Control.
La posición de reposo del contacto de avisos puede ser cambiada en el menú 'Con
figuracion…Conexiones…Relais Out…Contac. conmut.
' (ver el capítulo 6.3.2
Relais Out).
Si usted desea conectar un consumidor al contacto de conmutación, deberá conec-
tarlo a través de un relé adicional.
Contacto de avisos en
reposo
Estado operativo del
Sunny Boy Control
Conmutación
contacto 2_1 no hay alimentación contacto 2_1 (pin 2)
contacto 2_1 operación normal contacto 2_1 (pin 2)
contacto 2_1 evento temporal/de carga contacto 2_2 (pin 4)
contacto 2_2 no hay alimentación contacto 2_1 (pin 2)
contacto 2_2 operación normal contacto 2_2 (pin 4)
contacto 2_2 evento temporal/de carga contacto 2_1 (pin 2)

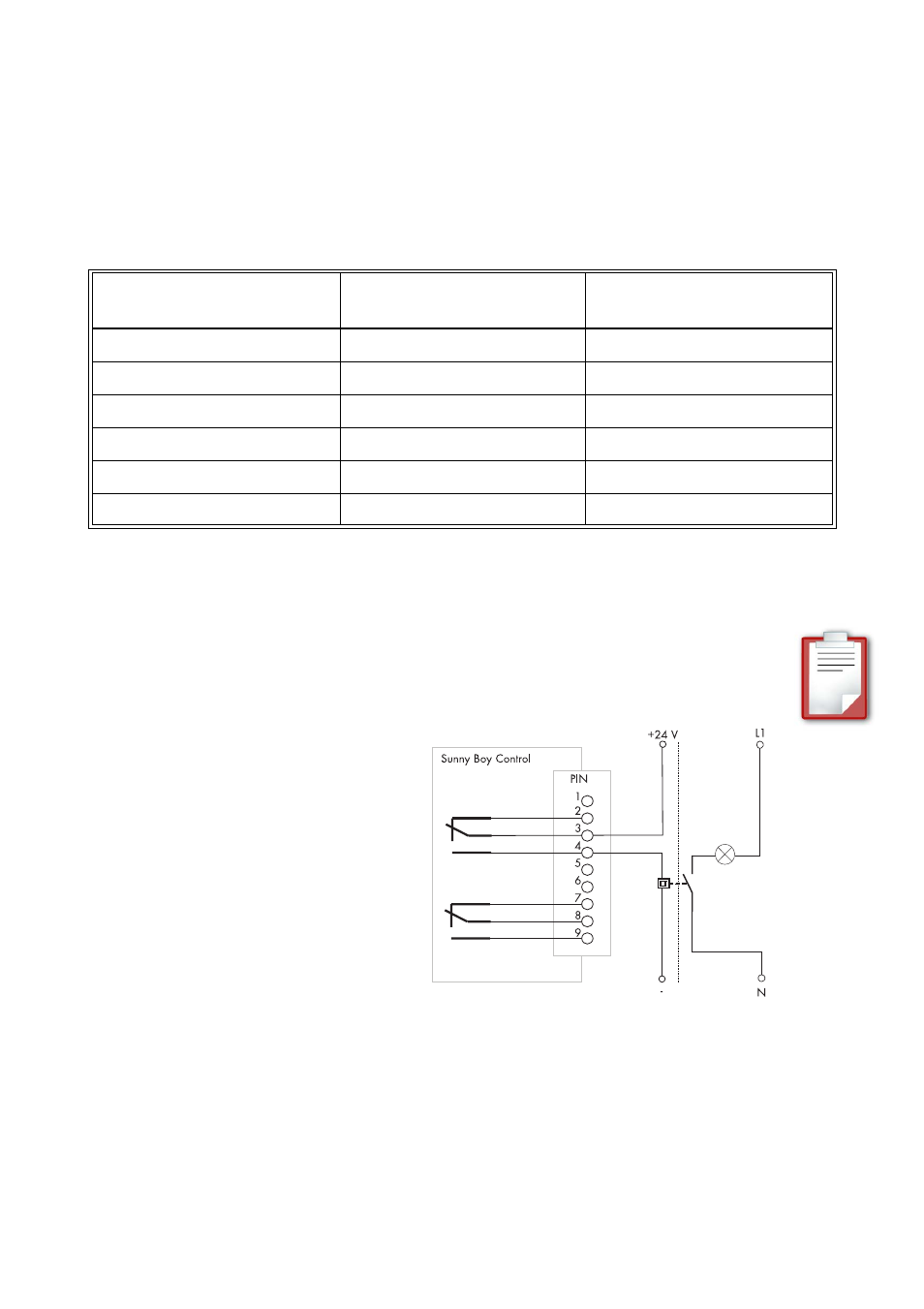

Ejemplo de aplicación del contacto de conmutación
En este ejemplo se conmuta el consumidor a través de un relé externo cuando
se alcanzan las condiciones de carga y de tiempo ajustadas.
En este ejemplo el 'Estado reposo'
está ajustado a 'contacto 2_1'. Si
el consumidor debe ser conmutado
también en caso de fallo de la ali-
mentación del Sunny Boy Control,
se deberá conectar el relé al pin 2
y el 'Estado reposo' se deberá ajus-
tar a 'contacto 2_2'.
