SMA Sunny Boy Control - Manual (Página 22)

SMA Solar Technology AG Instalación de las conexiones
Manual de instrucciones SunBC-15:NS3706 Página 19

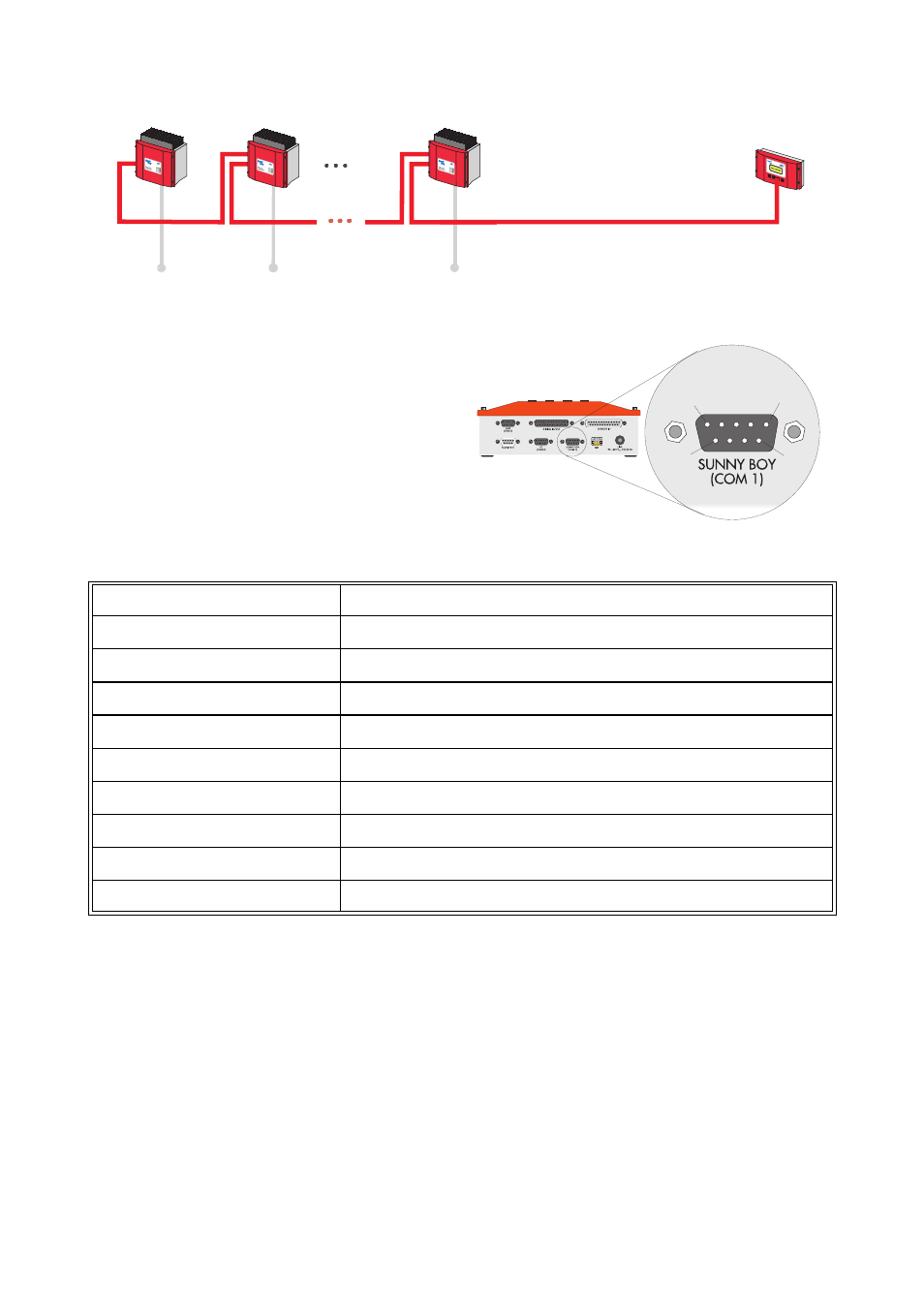

Conexión de SUNNY BOY RS485 a Sunny Boy Control
Asignación de la conexión
Las señales listadas en la tabla de abajo
estarán sólo disponibles si la correspon-
diente ampliación RS485 está instalada.
La variante estándar del Sunny Boy Con-
trol no soporta la interfaz SUNNY BOY
(COM 1) ya que ambos equipos se co-
munican entre sí vía línea de alimentaci-
ón (Powerline).
Asignación de la interfaz SUNNY BOY (COM 1) con RS485 Piggy-Back
Pin Señal R485
1 PE
2 Data +
3 Data +
4 -
5 GND (tierra)
6 +5 V
7 terminación → Data +
8 Data -
9 Data -
RS485 Sunny Boy Control
1 5
9 6
