Sunny Boy Control Plus SMA Solar Technology AG
Página 94 SunBC-15:NS3706 Manual de instrucciones
7.3.2 Entradas digitales (DIN-1 hasta DIN -8)
Las entradas digitales cumplen con DIN 43 864 para interfaces de corriente S0. Esta
norma define la interfaz de corriente para la transmisión de impulso entre un conta-
dor de energía (contador de impulsos) y un contador de electricidad (equipo de ta-
rifación).

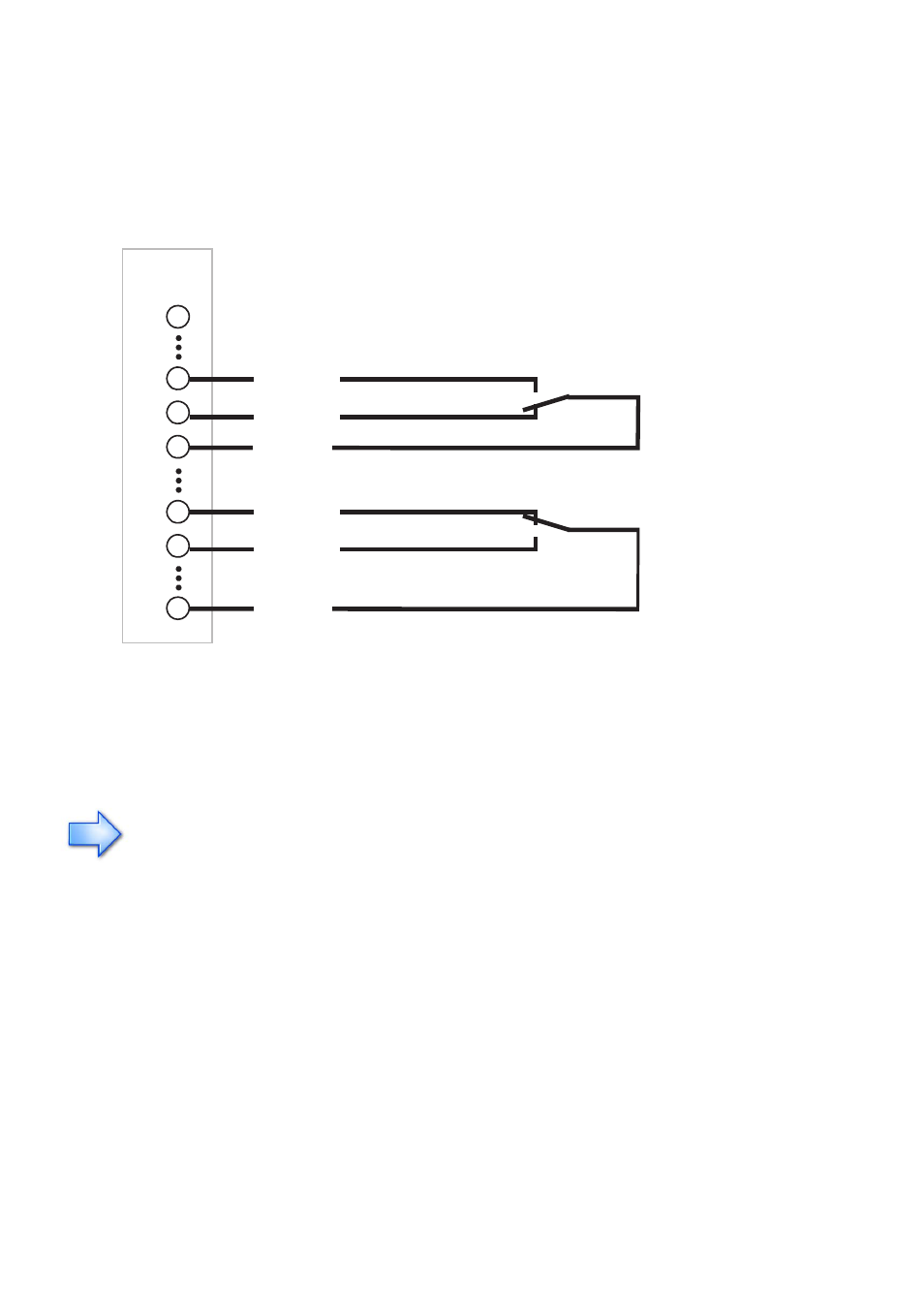

Según la configuración, las entradas digitales pueden ser usadas como entradas de
impulso o como simples entradas de conmutación. Para la posición 'off' la conexión
se establece entre DIN-1 hasta DIN-8 y DGND, mientras que para 'on' se conecta a
D+24V.
En caso de sobrecarga o cortocircuito de la alimentación de D+24V el canal de di-
agnóstico '+Diag DOUT/IN' muestra el estado de 'Error'.
La alimentación de las entradas digitales por D+24V está limitada a 0,5 A y
protegida contra cortocircuito y sobrecarga.
D+24 V
DIN-8
D+24 V
DIN-1
25
17
19
18
17
6
5
1
DIGIT
AL IN/OUT
DGND
DGND
Abridor
Cerrador
