SMA Solar Technology AG Instalación de las conexiones
Manual de instrucciones SunBC-15:NS3706 Página 37
3.5 Relais Out
Asignación de la conexión

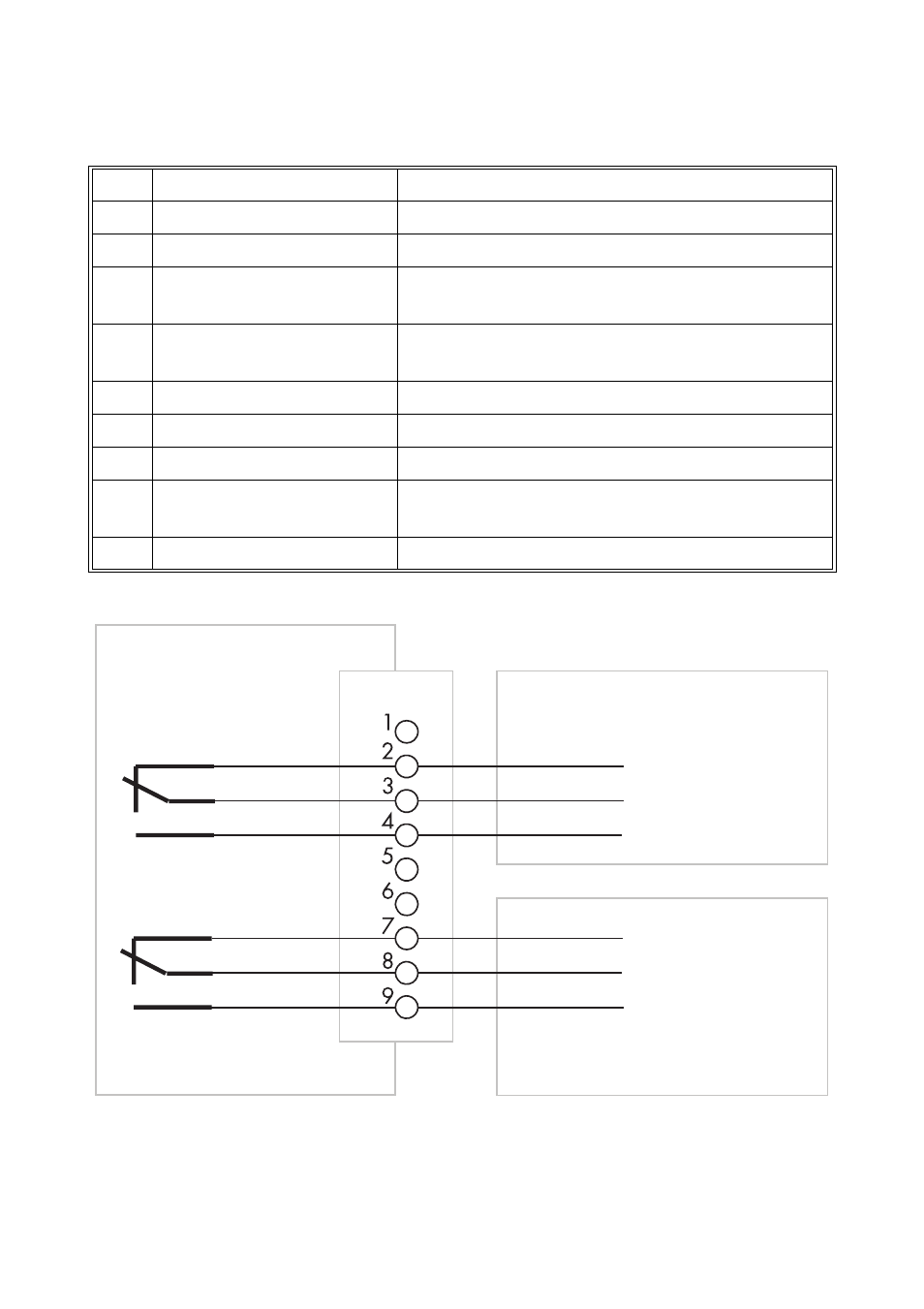

Esquema básico de conexiones
El esquema básico de conexiones muestra las posiciones de conmutación con las po-
siciones de reposo preajustadas (contacto 1_1, contacto 2_1). La posición de reposo
del contacto de avisos puede ser cambiada en el menú 'Configuracion…Cone
xiones…Relais Out
' (ver el capítulo 6.3 Conexiones).
PIN Especificación Descripción
1 - -
2 0 ... 48 V CA, 0,5 A contacto de conmutación, contacto 2_1, abridor
3 0 ... 48 V CA, 0,5 A
contacto de conmutación, contacto 2_0, con-
tacto central
4 0 ... 48 V CA, 0,5 A
contacto de conmutación, contacto 2_2, cerra-
dor
5 - -
6 - -
7 0 ... 48 V CA, 0,5 A contacto de avisos, contacto 1_1, abridor
8 0 ... 48 V CA, 0,5 A
contacto de avisos, contacto 1_0, contacto cen-
tral
9 0 ... 48 V CA, 0,5 A contacto de avisos, contacto 1_2, cerrador
contacto 2_1
contacto 2_0
contacto 2_2
contacto 1_1
contacto 1_0
contacto 1_2
Sunny Boy Control
Pin
Conexión de contacto de conmut-
ación
Conexión de contacto de avisos
