SMA Solar Technology AG Sunny Boy Control Plus
Manual de instrucciones SunBC-15:NS3706 Página 81
7 Sunny Boy Control Plus
Este capítulo describe las conexiones adicionales 'AUX', 'DIGITAL IN/OUT' y 'ANA-
LOG IN' del Sunny Boy Control Plus. A través de ejemplos serán descritas las fun-
ciones de monitorización ampliadas. La configuración necesaria puede ser
realizada en el equipo mismo o con el software Sunny Data Control. Ambas varian-
tes son tratadas en este capítulo y demostradas a través de ejemplos prácticos.
Configuración en el equipo
Los ajustes correspondientes de las interfaces son configurados en el equipo en el
menú 'Configuracion…Conexiones'.
Todos los cambios serán guardados sólo después de confirmar la pregunta del dis-
play al salir del menú 'Plus I/O'. Si se cambian los ajustes en los canales analógi-
cos, digitales, de variables o de monitorización, el equipo genera una nueva
descripción de los canales. Esto es reconocible porque cambia la denominación de
tipo del equipo (p.ej., el 'SBC+a4Eb' se convierte en 'SBC+a4Ec').
• Entradas analógicas AIN1 … AIN8
• Entradas digitales DIN1 … DIN8
• Salidas digitales DOUT1 ... DOUT8
• Variables Var1 … Var16
• Canales de monitorización Mon1 … Mon8

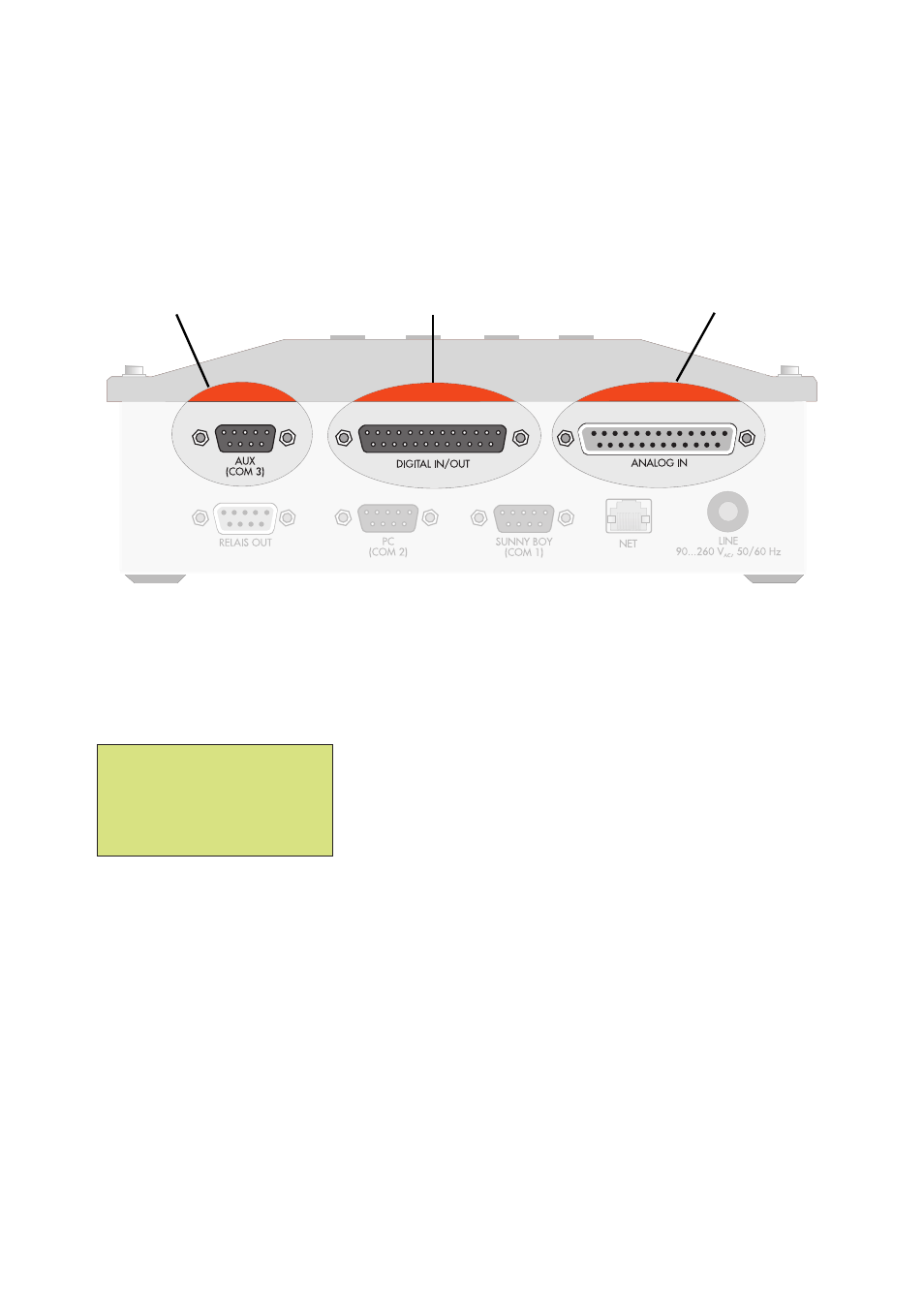

COM3 Interfaz digital Interfaz analógica
[ Plus I/O ]
„Analog IN
„Digital IN
„Digital Out Š
„Variables
„Monitorizacion
