3.5.1 Contacto de avisos
El contacto de avisos tiene la función de emitir un aviso externo cuando el Sunny Boy
Control produce avisos (errores o advertencias).
Los eventos seleccionados activan el contacto de avisos en dependencia de sus tole-
rancias correspondientes (ver el capítulo 6.3.2 Relais Out).
El contacto de avisos también puede ser ajustado para que, además de en caso de
avisos, emita una alarma en caso de fallo en la alimentación. Para esto hay que ajus-
tar el estado de reposo del contacto de avisos a 'contacto 1_2'. Sin embargo, en este
caso también sonará la alarma desde que sea encendido el Sunny Boy Control hasta
que haya comenzado a funcionar.
Contacto de avisos en
reposo
Estado operativo del
Sunny Boy Control
Conmutación
contacto 1_1 no hay alimentación contacto 1_1 (pin 7)
contacto 1_1 operación normal contacto 1_1 (pin 7)
contacto 1_1 aviso contacto 1_2 (pin 9)
contacto 1_2 no hay alimentación contacto 1_1 (pin 7)
contacto 1_2 operación normal contacto 1_2 (pin 9)
contacto 1_2 aviso contacto 1_1 (pin 7)

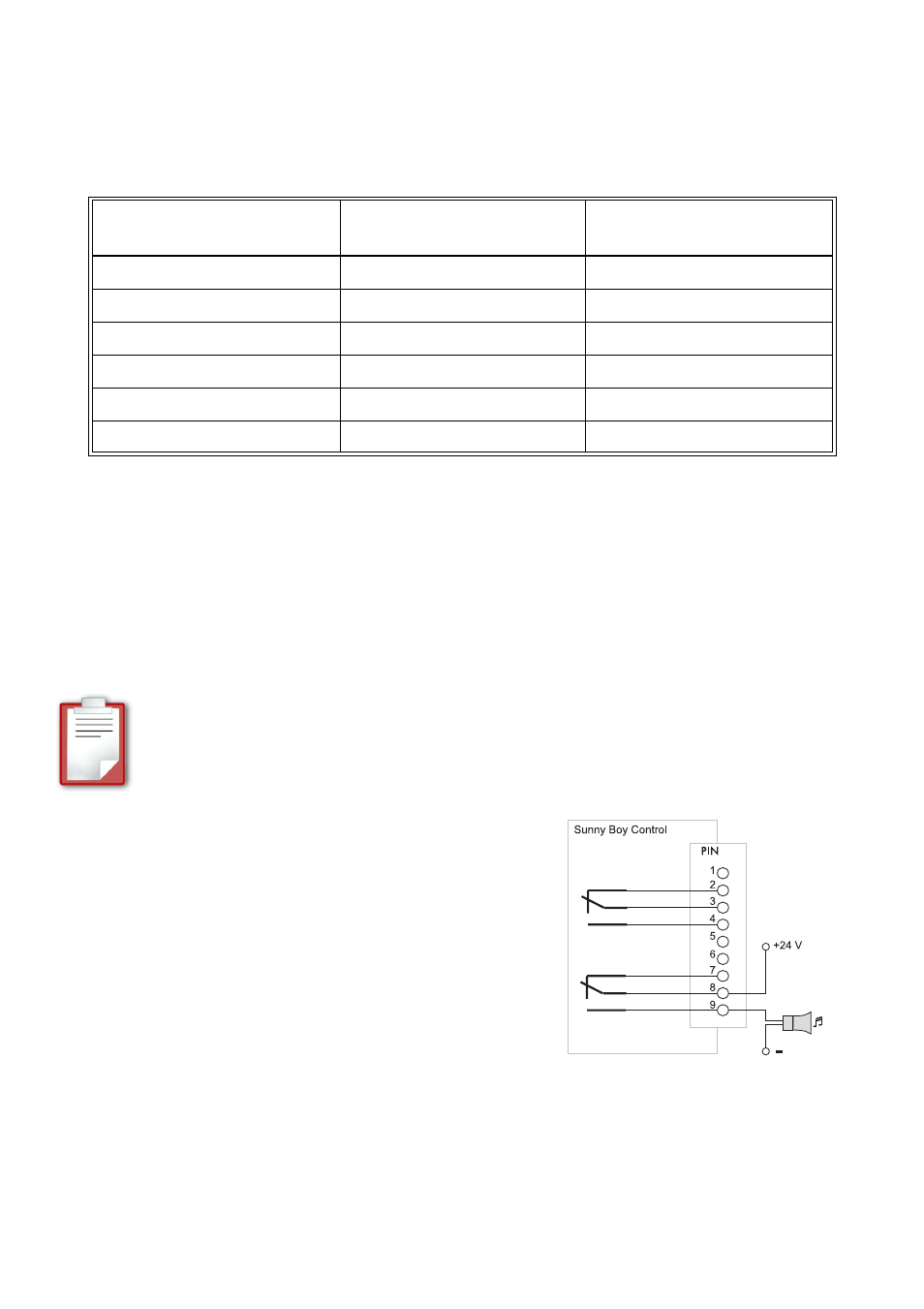

Ejemplo de aplicación del contacto de avisos
En este ejemplo se emite una alarma a través de un altavoz cuando el Sunny
Boy Control genera un aviso. Para esto, en el menú 'Contac. avisos', el 'Estado
reposo' está ajustado a 'contacto 1_1'.
Si el Sunny Boy Control debe emitir una alar-
ma también en caso de fallo de la alimentaci-
ón, se deberá conectar el altavoz al pin 7 y
en el menú 'Contac. avisos' se deberá ajustar
el 'Estado reposo' a 'contacto 1_2'.
