24 360A HOME ARC TRAINER
MONTAJE
PASO 5 :

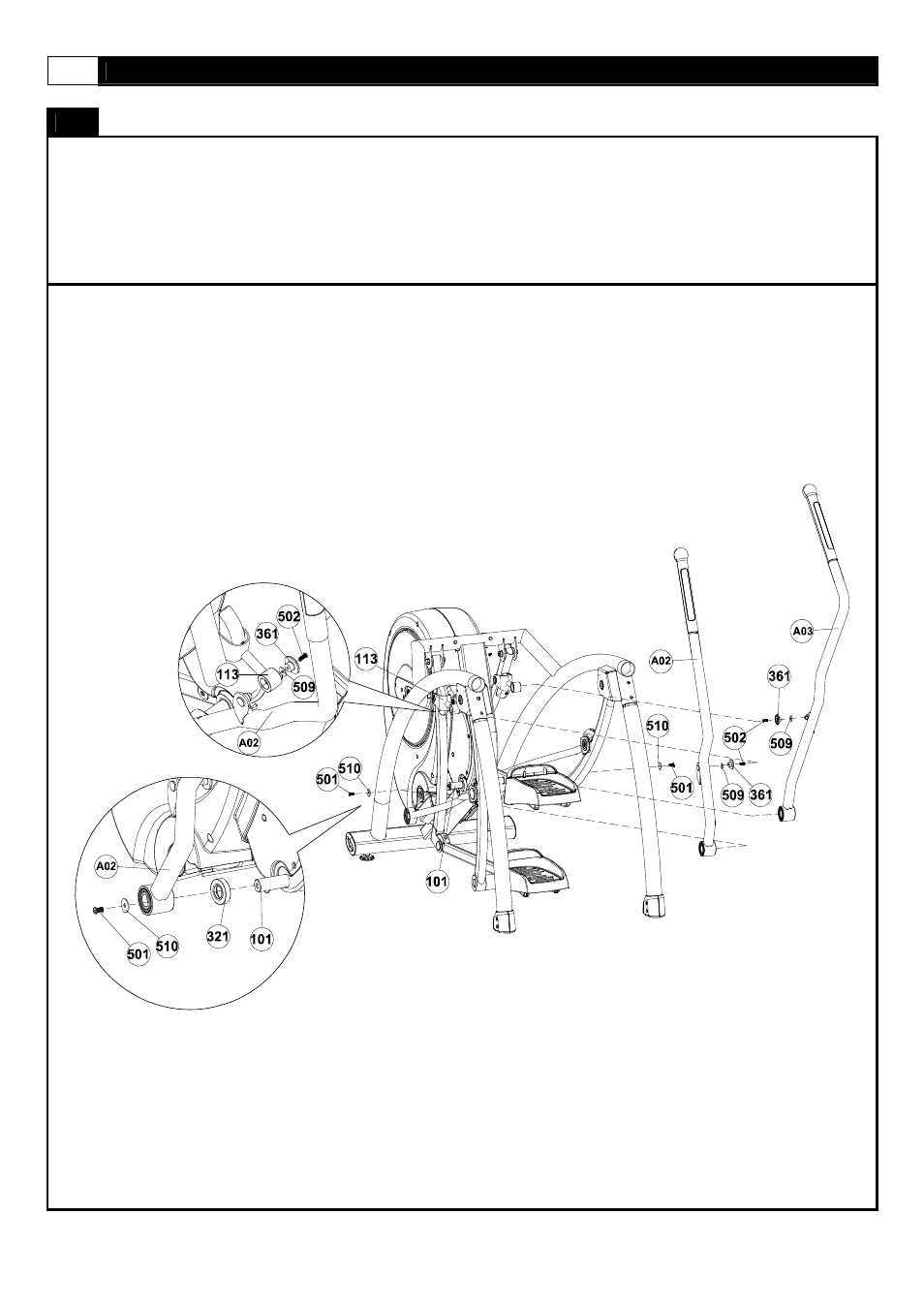

Coloque los espaciadores en el lado derecho e izquierdo del eje del manillar (321). Alinee la caja giratoria inferior del
manillar izquierdo (A02) con el eje de la estructura principal, y el eje del manillar izquierdo con el sistema de unión
(113). A continuación, empuje hacia dentro ambas juntas giratorias al mismo tiempo. Fije el manillar con un perno de
cabeza hexagonal plano M8x16 (501) y una arandela 30x8xT2.0 (510) en la junta giratoria inferior. Fije el manillar en
el sistema de unión (113) con el tornillo de cabeza de botón M6x16 (502), Cap (361) y una arandela 16x6xT2 (509).
Repita el mismo procedimiento para el lado derecho.
