26 360A HOME ARC TRAINER
MONTAJE

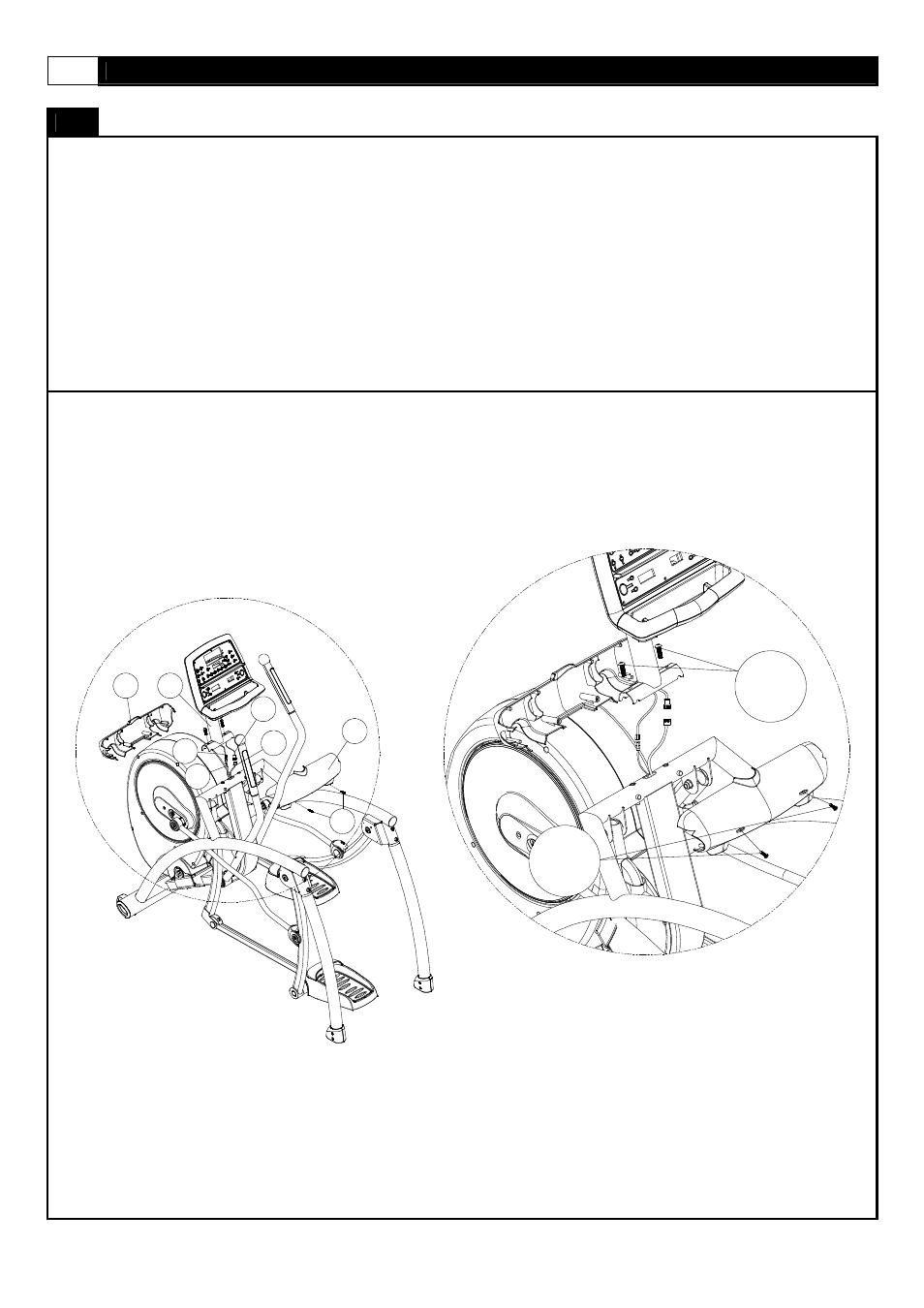

PASO 7 :
Mientras una persona sujeta la consola, conecte el cable superior de 12 conectores (610) con el cable inferior de
12 conectores (611). Conecte el cable de control de pulso por contacto superior de 4 conectores (615) y el cable de
control de pulso por contacto inferior de 4 conectores (616). Inserte lo que sobre de los cables en el orificio situado
en la torre delantera y, a continuación, coloque el conjunto de la consola en la torre delantera tal y como se muestra.
Asegúrese de que la conexión de los cables sea correcta y esté perfectamente sujeta. Nota importante: El orificio
semiredondo del la agarradera inferior del conjunto de la consola debe coincidir con las púas soldadas en la torre
delantera antes de apretar el conjunto de la consola con la torre delantera.
Fije el conjunto de la torre con 2 pernos
M8x25 (503). Inserte el conector de nylon de 6 piezas (230) en la cubierta de la torre delantera (351), monte la
cubierta de la torre delantera (351) y la cubierta de la torre trasera ( 352) juntas para cubrir la conexión en la
estructura principal tal y como se muestra y, a continuación, fíjelas con los 2 tornillos Phillips de cabeza plana
(507) tal y como se muestra. NOTA: Cuando apriete la consola en la estructura principal, no apriete completamente
un lado antes que el otro. Apriete cada uno de los lados poco a poco y en alternancia.
