156 Manual de Instrucciones

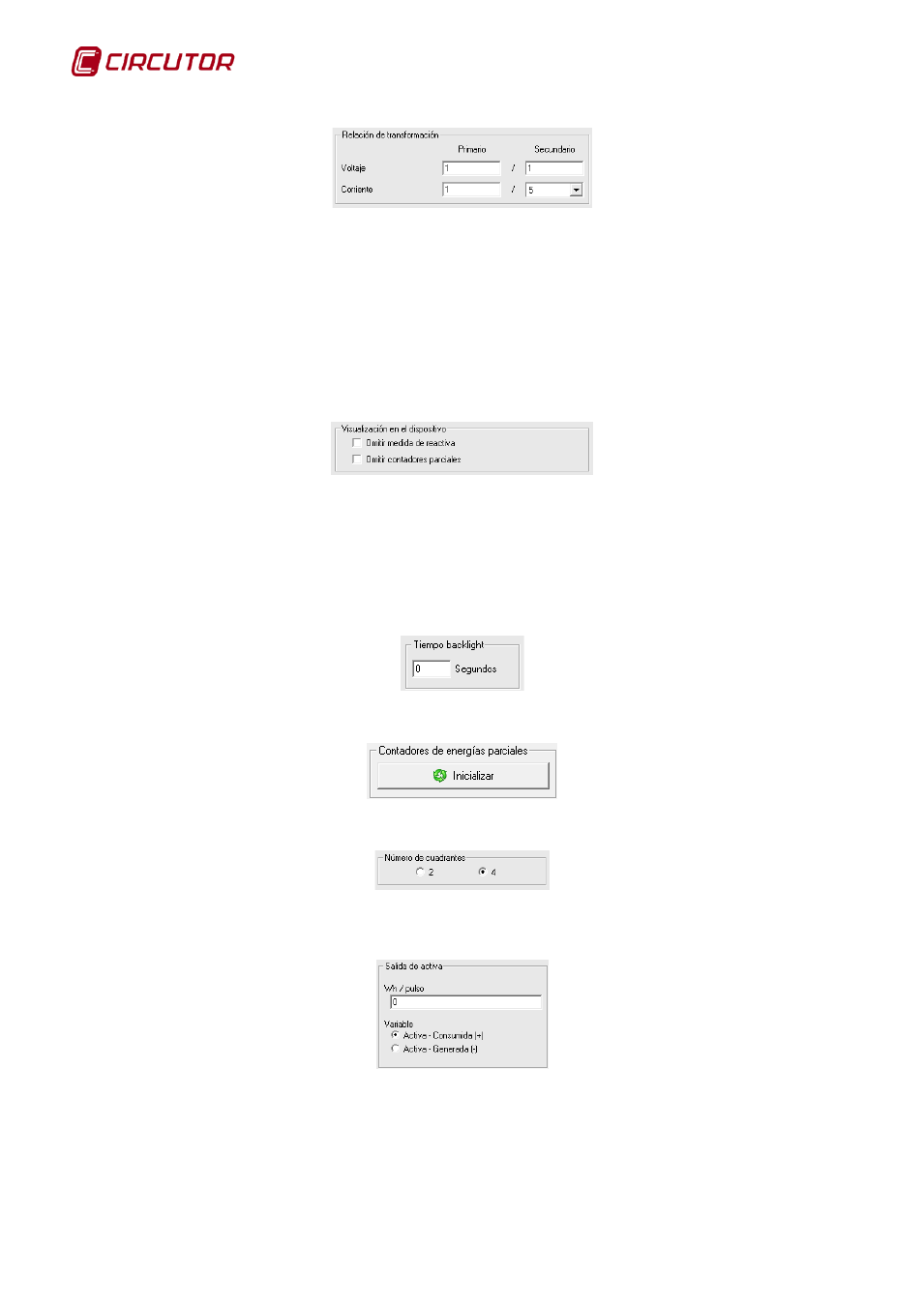

Configuración de la relación de transformación del dispositivo
• Relación de transformación de tensión: Programación del primario y secundario de tensión.
El producto entre el valor primario y el primario de intensidad ha de ser igual o inferior a
20.000.000. El valor de primario puede valer entre 1 y 999.999 V mientras que el secundario
puede valer entre 1 y 999 V.
• Relación de transformación de intensidad: Es el valor del primario y secundario de
intensidad que posee el dispositivo. El primario puede valer entre 1 y 9999 A y el secundario
podrá ser 1 o 5 A.
Opciones de visualización en la pantalla del dispositivo
• Omitir medida de reactiva: No se mostrarán las medidas de reactiva en la pantalla del
dispositivo, aunque si se continuarán visualizando en las pantallas de visualización del
software.
• Omitir contadores parciales: No se mostrarán ni en la pantalla del dispositivo ni en las
pantallas de visualización del software las medidas de contadores parciales.
Configuración del tipo de desconexión “backlight”. El valor debe oscilar entre 0 y 10 segundos.
Al pulsar el botón se inicializarán todos los contadores parciales del dispositivo.
Configuración del número de cuadrantes. Con 2 cuadrantes solamente se tendrán en cuenta los
contadores de energía consumida y con 4 los contadores de las energías consumidas y generadas.
Configuración del relé de salida de la energía activa. Se podrá configurar el número de Wh
equivalentes a un impulso de la salida y la variable que será medida para dar dicho pulso. Si el valor
del pulso es 0, la salida será tratada como una salida digital estándar permitiendo forzar su valor a 0 ó
1.
