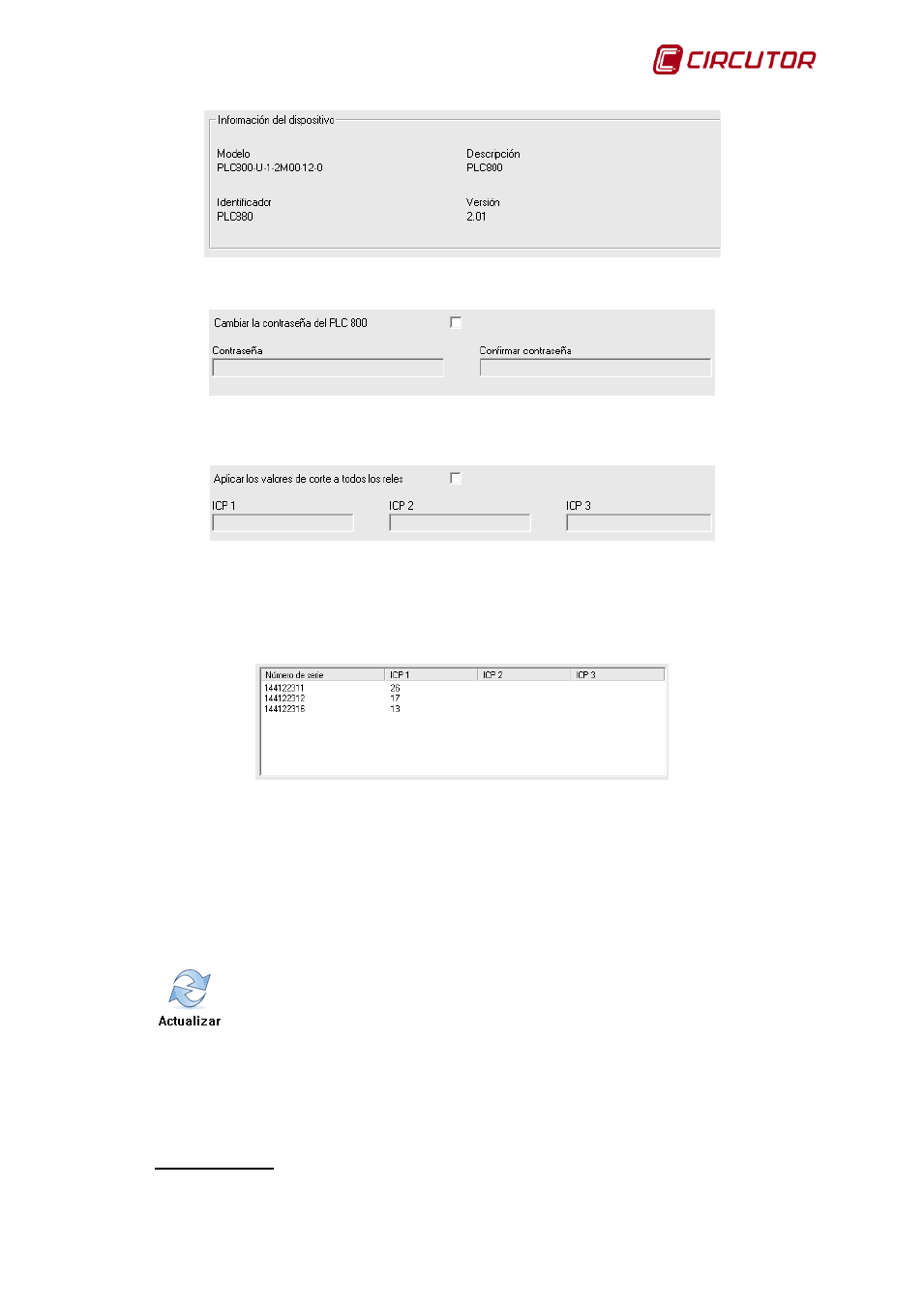

Muestra información general.
Nos permite cambiar la contraseña con la que nos conectamos al PLC 800. El usuario es
concentrador, pero revisad la última versión del manual del dispositivo por si cambia.
Nos permite asignar la misma corriente de corte a todos los dispositivos que estén
comunicando con el PLC800 a la vez. Basta con marcar el check de “Aplicar los valores de corte a
todos los relés” y se habilitarán las cajas de las tres corrientes (ICP1, ICP2, ICP3). Al mismo tiempo se
deshabilita la asignación de corrientes de forma independiente. Si algún dispositivo no tiene las tres
corrientes de corte configurará las que tenga.
Si no hemos marcado la opción anterior la tabla de arriba estará activa para permitirnos poder
cambiar las corrientes de corte (ICP) que queramos. Basta con hacer clic sobre la fila y columna
deseada y dicha celda cambiará para poder ser editada. En las celdas vacías no se puede hacer clic.
Esto indica que dicho dispositivo no dispone de esa corriente de corte. En la imagen vemos que los
equipos sólo se pueden configurar la primera corriente de corte. Tener en cuenta que en la lista sólo
aparecen los dispositivos con los que el PLC 800 ha podido comunicar recientemente.
Las corrientes de corte sólo pueden ser valores enteros en Amperios.
Al hacer clic en el botón actualizar forzaremos al PLC 800 a que nos devuelva todos los
dispositivos que tenga registrados y su estado. De esta forma el editor nos podrá ayudar en algunas
tareas como mostrarnos los números de serie de los equipos conectados al PLC 800 al usar el wizard
para añadir variables. Para ello es necesario que el editor tenga comunicación con el motor y el motor
con el PLC 800.
Nota importante: El PLC 800, debido a su funcionamiento, no nos permite ver en tiempo real
los valores de las variables de los equipos que cuelgan por debajo. Como por ejemplo: el voltaje, la
