82 Manual de Instrucciones
A diferencia de los dispositivos TCP2RS, el programa no configura ningún parámetro del
dispositivo Modbus TCP de forma automática, utilizando el puerto de configuración
únicamente para detectarlo y verificar que la configuración del dispositivo es correcta. Para
configurar o asignar una dirección IP a los dispositivos Modbus TCP consulte el manual del
dispositivo.
Para poder comunicar un dispositivo TCP2RS a través de un router se deberán seguir los
siguiente pasos:
1 – En el campo ‘Dirección conversor’ introducir la dirección IP del router.
2 – En el campo ‘Puerto’ introducir el puerto de comunicaciones y redirigir este puerto en el
router al puerto de comunicaciones del dispositivo.
3 – Redirigir el puerto de configuración en el router al puerto 30718 del conversor.
NOTA: Para conocer como redirigir los puertos consulte el manual del router.
Existen ciertos dispositivos de segundo nivel que al conectarlos con un dispositivo Modbus
TCP requieren una configuración manual, la comunicación estará limitada a la simple
visualización, por Modbus TCP no se podrán configurar dichos dispositivos. Los dispositivos
con estas características son:
- CVM – B/BD
- CVMK
- CVMK – HAR
Las características especiales, así como las configuraciones pertinentes para realizar una
correcta conexión Modbus TCP están especificadas en los correspondientes apartados de
cada dispositivo.

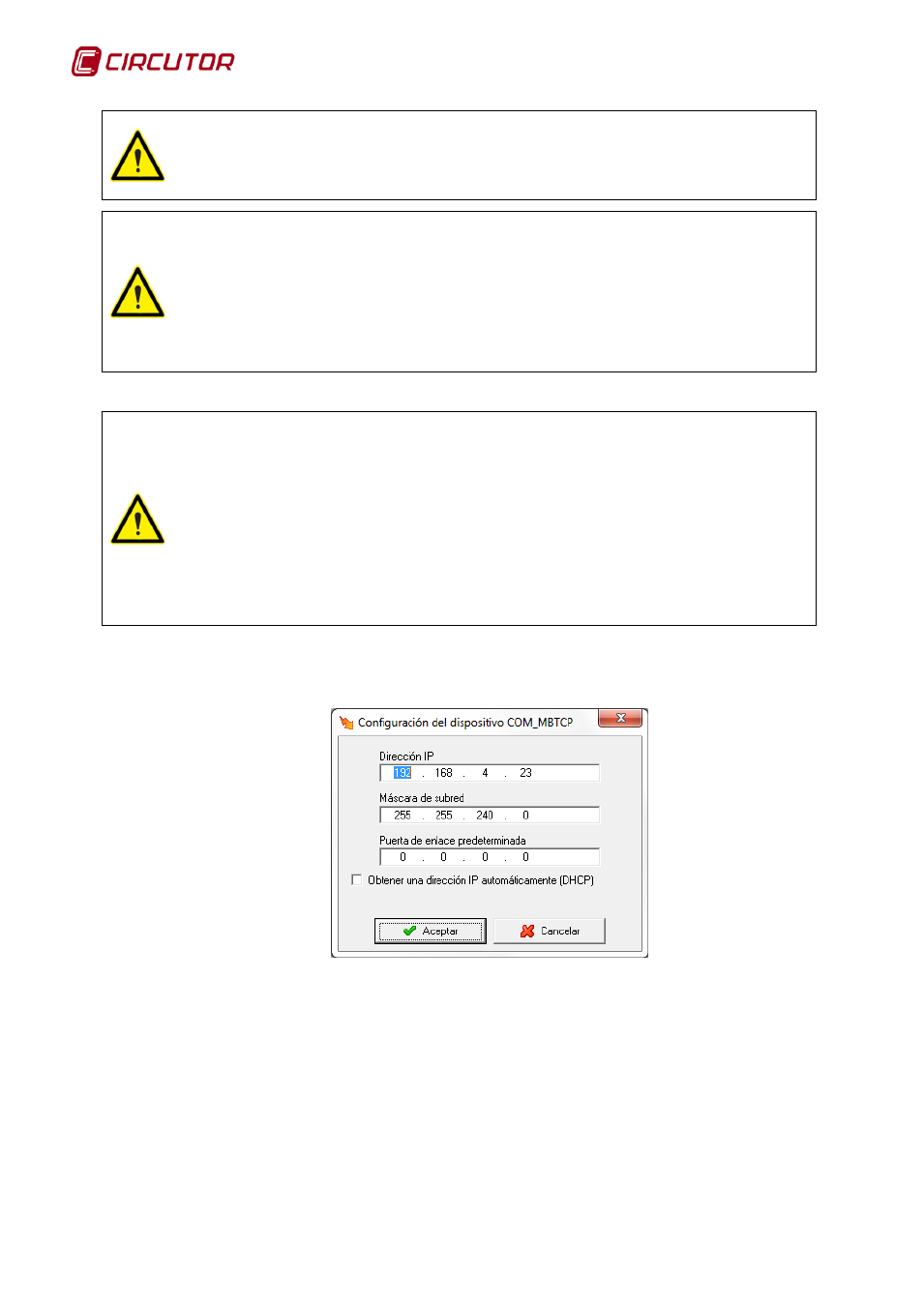

• Parámetros: Al pulsar el botón aparecerá un diálogo donde se podrán configurar una serie de
parámetros del dispositivo.
Donde:
-
Dirección IP: Corresponde a la dirección IP a través de la cual podremos comunicar con el
dispositivo.
-
Máscara de subred: Corresponde a la máscara de subred utilizada en la red donde esté
conectado el dispositivo
- Puerta de enlace predeterminada: Corresponde a la dirección de la puerta de enlace en el
caso que el dispositivo no se encuentre en la misma red que el PC que contiene el
programa.
