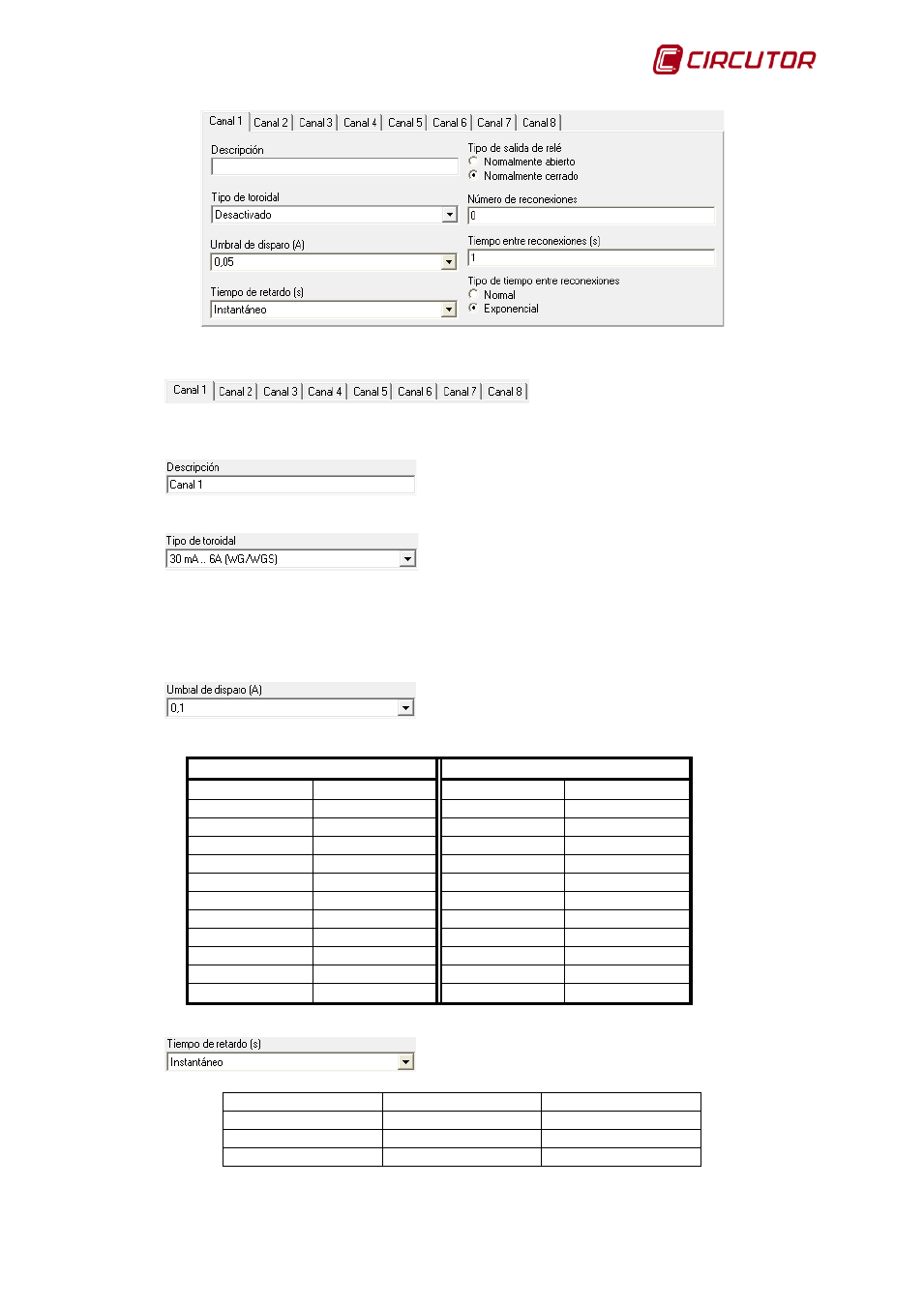

Muestra la configuración de un canal.
Como únicamente será posible
visualizar la configuración de un canal a la vez, pulsando sobre cada uno de los canales, se visualizará
la configuración del canal seleccionado.
Dato de tipo alfanumérico que permite entrar una
descripción breve del canal para su mejor identificación.
Tipo de toroidal conectado al canal. Existen tres posibles
opciones de selección:
• Canal deshabilitado
• Canal con fondo de escala de 6A (30mA .. 6A)
• Canal con fondo de escala de 60A (300mA .. 60A)
Umbral de disparo del canal, dependiendo del tipo de
toroidal conectado los valores disponibles serán:
Toroidal 30 mA…6A
Toroidal 300 mA...60A
30 mA
1 A
300 mA
10 A
50 mA
1,5 A
500 mA
15 A
100 mA
2 A
1 A
20 A
200 mA
2,5 A
2 A
25 A
300 mA
3 A
3 A
30 A
400 mA
3,5 A
4 A
35 A
500 mA
4 A
5 A
40 A
600 mA
4,5 A
6 A
45 A
700 mA
5 A
7 A
50 A
800 mA
5,5 A
8 A
55 A
900 mA
6 A
9 A
60 A
Personalizado
1
Personalizado
1
Únicamente si el valor de umbral de disparo personalizado no supera los 6A
Tiempo de retardo del canal, los posibles valores serán:
Instantáneo
Selectivo
0,1 s
0,4 s
0,8 s
1 s
3 s
5 s
10 s
Personalizado
