PowerStudio
Manual de Instrucciones 229
Magnetotérmico + bobina de disparo
• Polaridad de la salida de relé de bloqueo.
• Modo de trabajo.
1.58.2 Visualización de valores
1.58.2.1.1 RGU-10

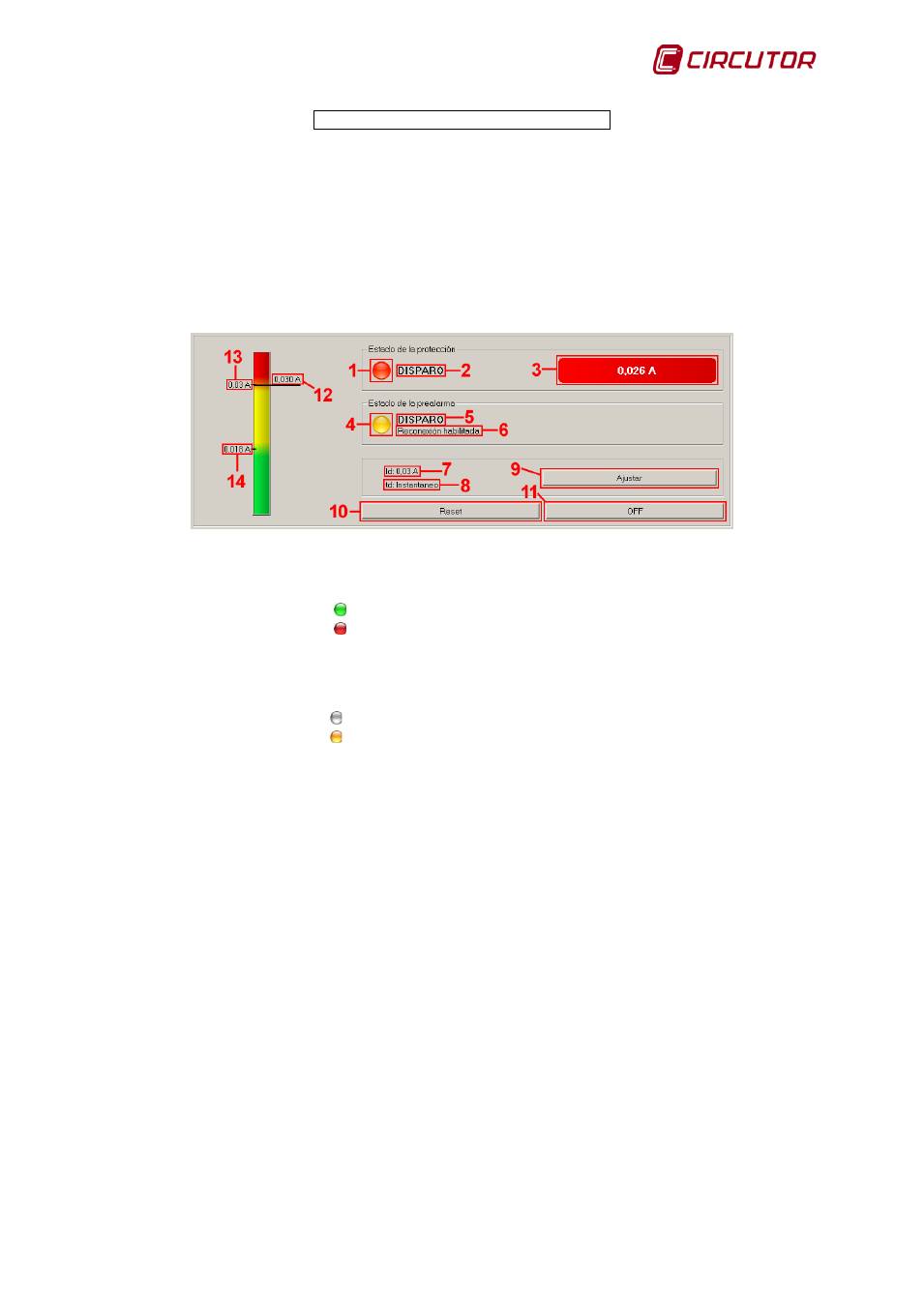

El dispositivo RGU-10 mostrará la siguiente pantalla de valores:
Donde:
1. Estado de la protección.
♦
No ha disparado.
♦
Ha disparada.
2. Información adicional sobre el estado de la protección.
3. Valor de la corriente de fuga detectada en el disparo del canal. Esta
información solamente estará visible cuando el canal este disparado.
4. Estado de la prealarma.
♦
No activada.
♦
Prealarma activada.
5. Información adicional sobre el estado de la prealarma.
6. Información adicional de la reconexión de la prealarma. Solo aparecerá
cuando la reconexión automática de la prealarma este activada.
7. Información del umbral de corriente de disparo configurado.
8. Información del tiempo de disparo configurado.
9. Botón de ajuste. Muestra información del canal y permite modificar algunos
parámetros.
10. Botón de reset. Si el canal no está disparado, el botón permanecerá
deshabilitado. Al pulsar el botón se produce el rearme del canal.
11. Botón de OFF. Permite realizar un disparo remoto del canal. Si el canal esta
disparado el botón permanecerá deshabilitado.
12. Valor de la corriente de fuga instantánea. Si el valor sobrepasa los límites de
la barra de valores, tanto por exceso como por defecto, se indicará con una
flecha por debajo del valor.
13. Valor de umbral de disparo configurado para el canal.
14. Valor de prealarma configurado para el canal.
