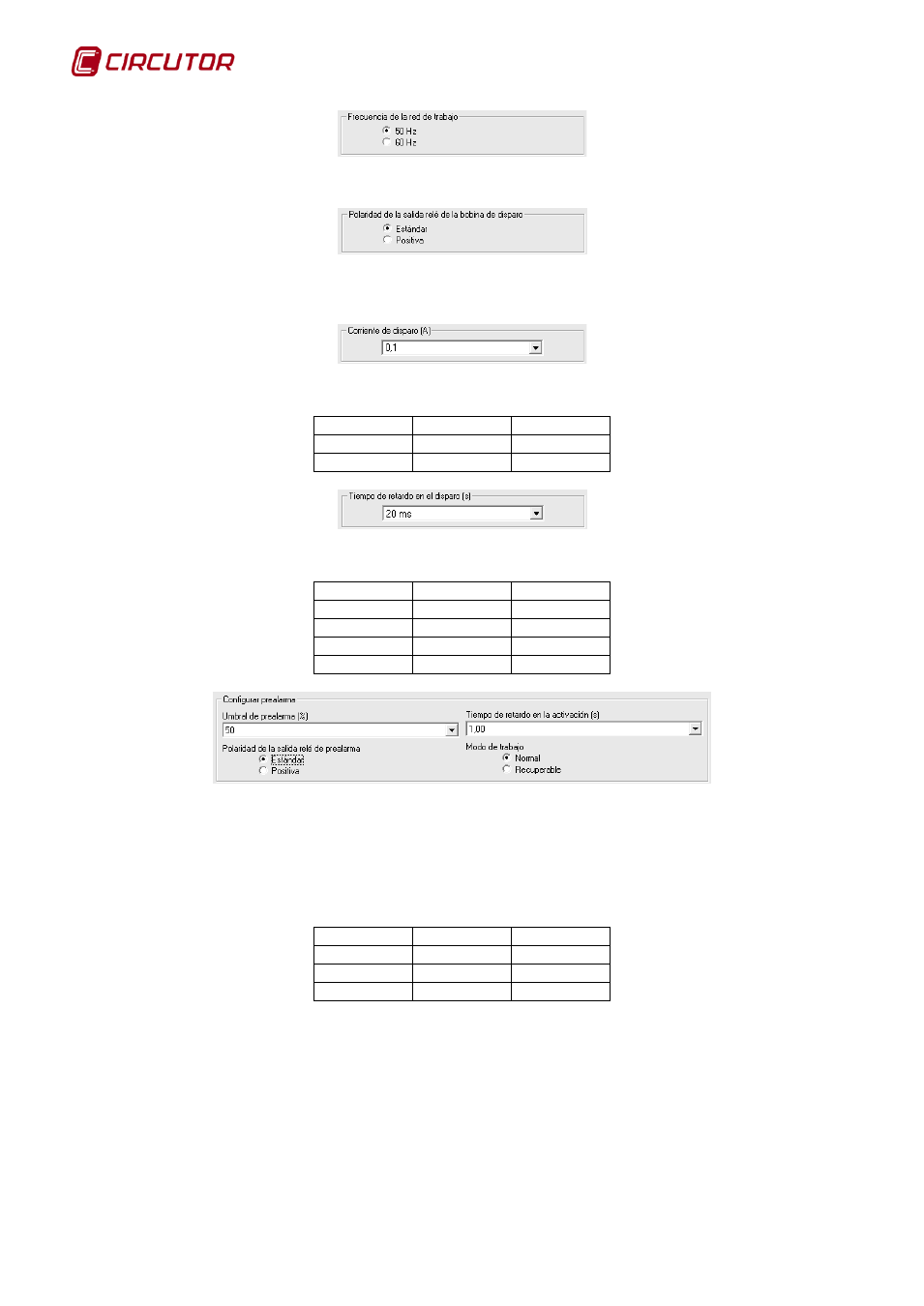

Configuración de la frecuencia de la red de trabajo.
Configuración de la polaridad de la salida relé de la bobina de disparo, permitiendo seleccionar
una de los dos opciones posibles (estándar o positiva).
Configuración del umbral de disparo del canal. Será posible seleccionar uno de los siguientes
valores:
0,03 A 0,1 A 0,3 A
0,5 A 1 A 3 A
5 A 10 A 30 A
Permite seleccionar el tiempo de retardo en el disparo entre uno de los siguientes valores:
Instantáneo Selectivo 20 ms
100 ms 200 ms 300 ms
400 ms 500 ms 750 ms
1 s 3 s 5 s
10 s
Será posible configurar los siguientes parámetros de prealarma:
• Umbral de prealarma. Donde se podrá definir un % de la corriente nominal para la
activación de la prealarma, este valor variará entre el 50 y el 90 %.
• Tiempo de retardo en la activación. Permite seleccionar el tiempo de retardo en la
activación de la prealarma entre uno de lo siguientes valores:
0,02 s 0,10 s 0,20 s
0,30 s 0,40 s 0,50 s
0,75 s 1,00 s 3,00 s
5,00 s 10,00 s
• Polaridad de la salida de relé de prealarma.
• Modo de trabajo de la prealarma.
