210 Manual de Instrucciones

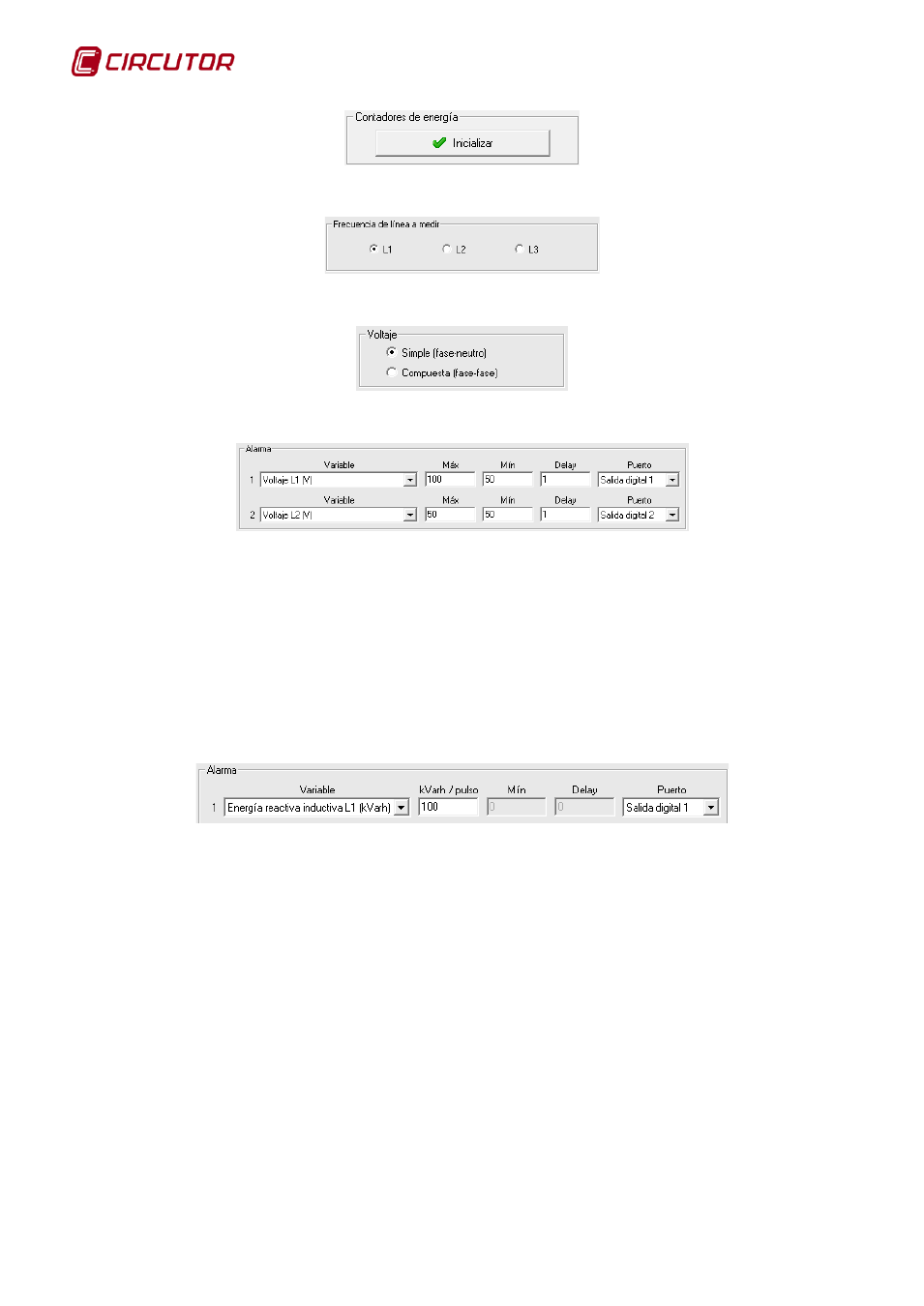

Al pulsar el botón se pondrán a cero los contadores de energía del dispositivo.
Permite seleccionar de qué línea de tensión se leerá la frecuencia.
Selección del tipo de tensión calculada.
En este apartado se muestra la configuración de la salida de relé del dispositivo y se da la
opción de configurarla con los valores deseados. Para los dispositivos MP3/MP4 se podrá configurar
las dos salidas de relé de estos dispositivos.
• Variable: En este campo se indica el parámetro que asocia al relé. La salida se programa
como una alarma o como pulso de energía, pudiéndose controlar cualquiera de los
parámetros medidos por el dispositivo. Entre paréntesis se indican las unidades en las que se
expresan los valores máximo y mínimo de la alarma.
• Máx: En esta casilla se indica el valor máximo a controlar. En el caso que se seleccione una
variable de energía, indicará el valor de cada pulso. Se mostrará de la siguiente manera
• Mín: En esta casilla se indica el valor mínimo a controlar. Si se selecciona una variable de
energía, este campo permanecerá desactivado.
• Delay: Retraso en segundos de la alarma. El valor máximo es 9999 segundos. Este campo
permanecerá desactivado si se selecciona una variable de energía.
• Puerto: Puerto de salida por el que se monitorizará la alarma.
