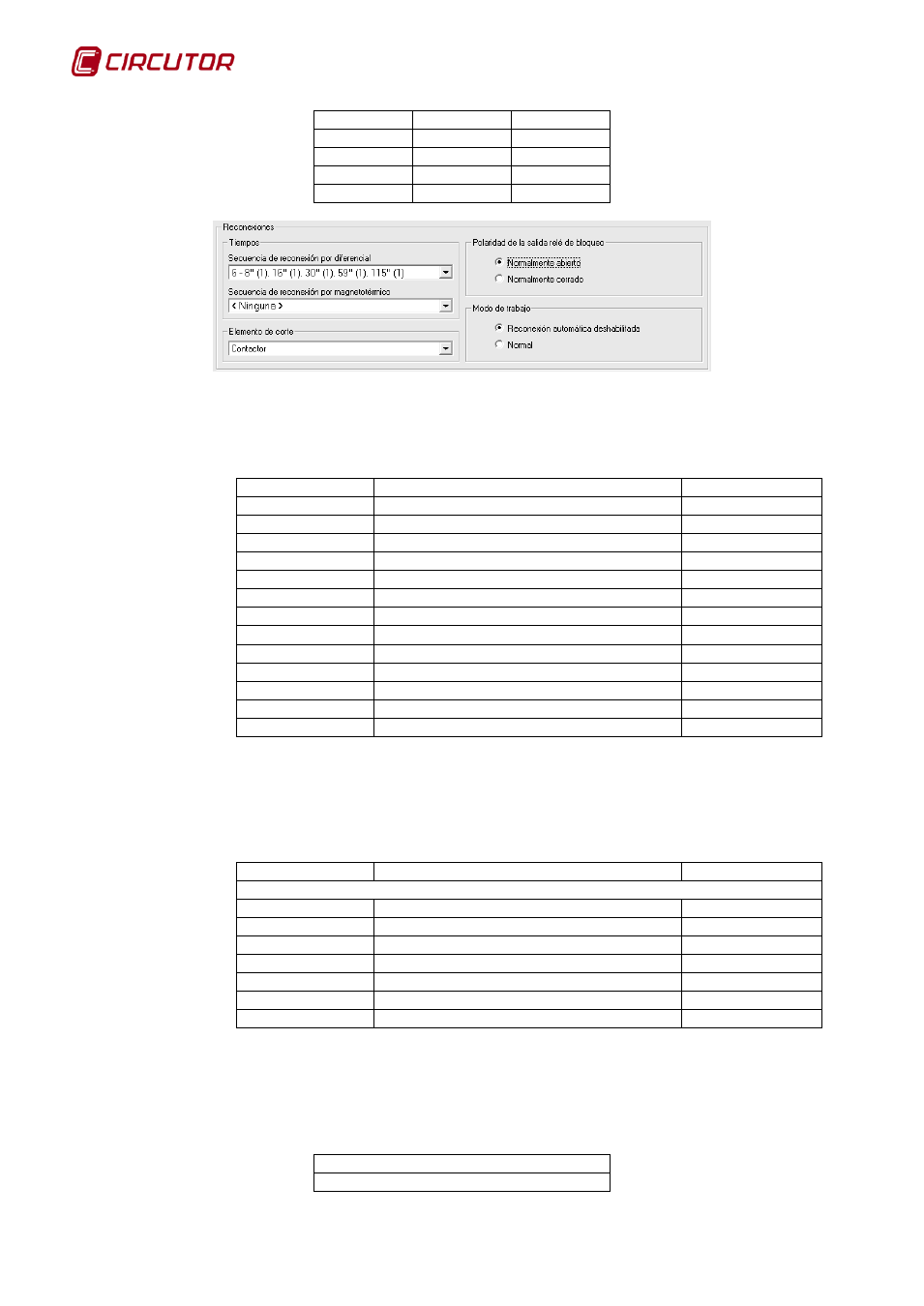

228 Manual de Instrucciones
Instantáneo Selectivo 20 ms
100 ms 200 ms 300 ms
400 ms 500 ms 750 ms
1 s 3 s 5 s
10 s
Será posible configurar los siguientes parámetros de la reconexión:
• Secuencia de reconexión por diferencial. Permite seleccionar entre uno de los
siguientes valores
Nº Reconexiones Secuencia de tiempos Tiempo de reset
6 8, 16, 30, 59, 115 y 224 segundos 15 minutos
30 20, 40 segundos y 5 minutos para el resto 15 minutos
8 30 segundos, 1, 2, 3, 4, 5, 6 y 7 minutos 15 minutos
6 10,20,30,60,130 y 600 segundos 5 minutos
6 2, 4 Y 8 minutos para las restantes 15 minutos
6 30 segundos, 1, 2, 3, 4, 8 y 16 minutos 15 minutos
10 1 minuto entre reconexiones 30 minutos
10 90 segundos entre reconexiones 30 minutos
6 2, 4, 6, 6, 6 y 6 minutos 15 minutos
10 3 minutos entre reconexiones 30 minutos
10 1 minuto entre reconexiones 60 minutos
10 90 segundos entre reconexiones 60 minutos
6 8 segundos entre reconexiones 15 minutos
La información mostrada será xx – yy – zz donde xx corresponderá al número de
reconexiones, yy a la secuencia de tiempos y zz al tiempo de reset.
• Secuencia de reconexión por magnetotérmico. Permite seleccionar entre uno de los
siguientes valores.
Nº Reconexiones Secuencia de tiempos Tiempo de reset
Inhabilitada la reconexión
2 1 minuto entre reconexiones 30 minutos
2 1 minuto entre reconexiones 60 minutos
2 90 segundos entre reconexiones 30 minutos
2 90 segundos entre reconexiones 60 minutos
2 3 minutos entre reconexiones 30 minutos
2 30 segundos entre reconexiones 30 minutos
6 30 segundos entre reconexiones 30 minutos
La información mostrada será xx – yy – zz donde xx corresponderá al número de
reconexiones, yy a la secuencia de tiempos y zz al tiempo de reset.
• Elemento de corte. Permite seleccionar el tipo de elemento de corte entre uno de los
siguiente valores:
Contactor
Magnetotérmico
