3�3�2�- Relación de bornes, modelos DHB-124�

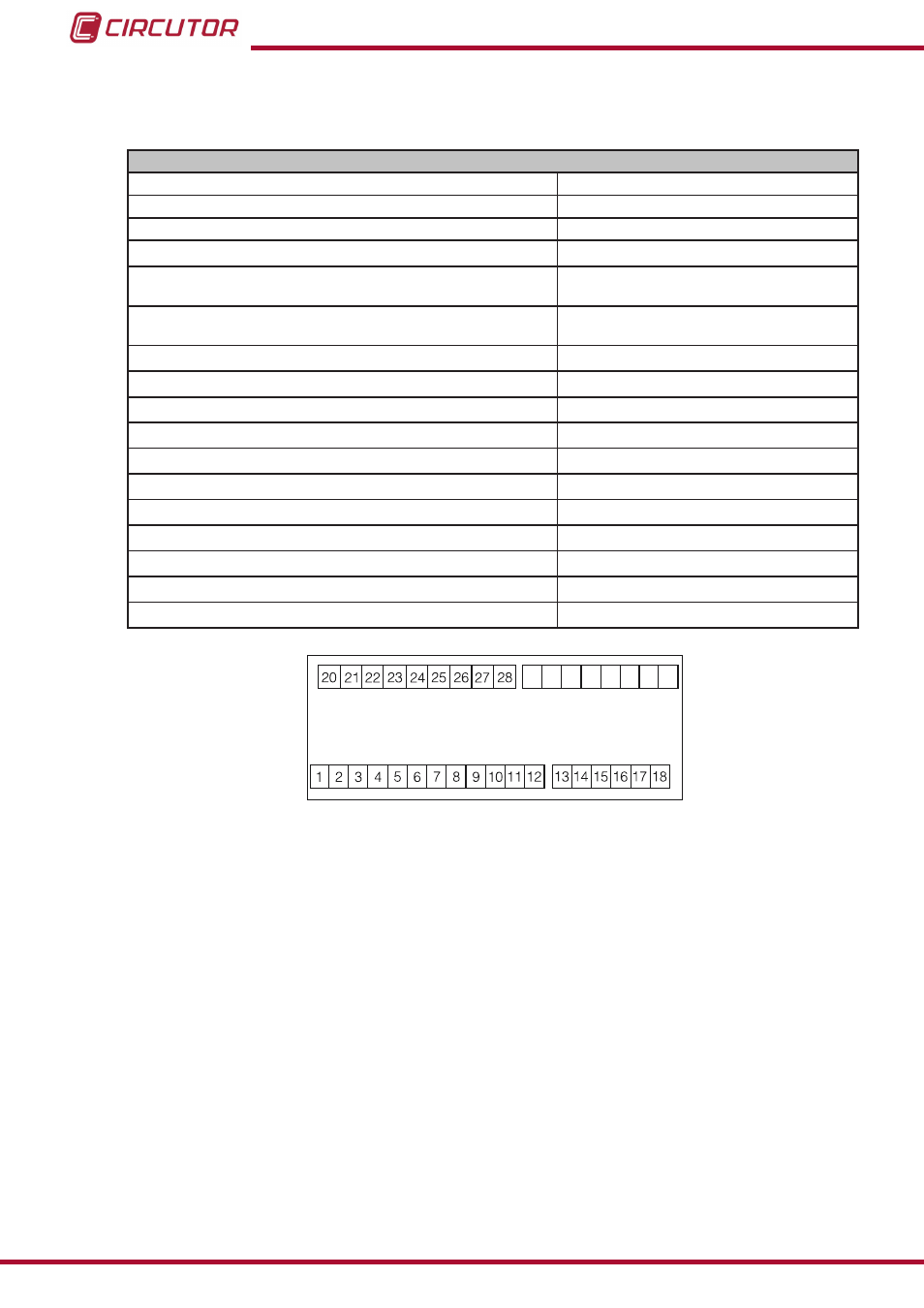

Tabla 3:Relación de bornes del DHB-124�
Bornes del equipo
1: S/S +, Start/Stop de contar 18: Alimentación auxiliar
2: S/S -, Start/Stop de contar 20: B, RS485
3: RST +, Entrada de reset del contador principal y/o auxiliar 21: A, RS485
4: RST -, Entrada de reset del contador principal y/o auxiliar 22: GND, para RS-485
5: W1 +, Entrada contador principal
(contador ascendente/tiempo de trabajo)
23: 10V +, Salida analógica de tensión
6: W1 -, Entrada contador principal
(contador ascendente/tiempo de trabajo)
24: 10V, Salida analógica de tensión
7: W2 +,Entrada contador adicional 25: 20mA+, Salida analógica de corriente
8: W2 -, Entrada contador adicional 26: 20mA, Salida analógica de corriente
9: W3 +, Entrada contador auxiliar ( contador descendente) 27: OC+, Salida colector abierto (NPN)
10: W3 -, Entrada contador auxiliar ( contador descendente) 28: OC, Salida colector abierto (NPN)
11: 24V DC(+),Salida de alimentación para un transductor externo 29, 30: Sin uso
12: 24V DC(-)
,
Salida de alimentación para un transductor externo. 31: AL3, Salida de relé alarma 3 (Común)
13: AL1, Salida de relé alarma 1 (NA) 32: AL3, Salida de relé alarma 3 (NC)
14: AL1
,
Salida de relé alarma 1 (Común) 33: AL3, Salida de relé alarma 3 (NA)
15: Sin uso 34: AL4, Salida de relé alarma 4 (Común)
16: Sin uso 35: AL4, Salida de relé alarma 4 (NC)
17: Alimentación auxiliar 36: AL4, Salida de relé alarma 4 (NA)
DHB-102 / DHB-124
29 30 31 32 33 34 35 36
Figura 3:Bornes del DHB-124�
