4�7�2�4� TIEMPO MÍNIMO DE DURACIÓN DEL NIVEL BAJO DEL PULSO DE ENTRADA
En esta pantalla se configura el tiempo mínimo de duración, en milisegundos, del nivel bajo del
pulso de entrada,
t-
L2
.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente. (
)

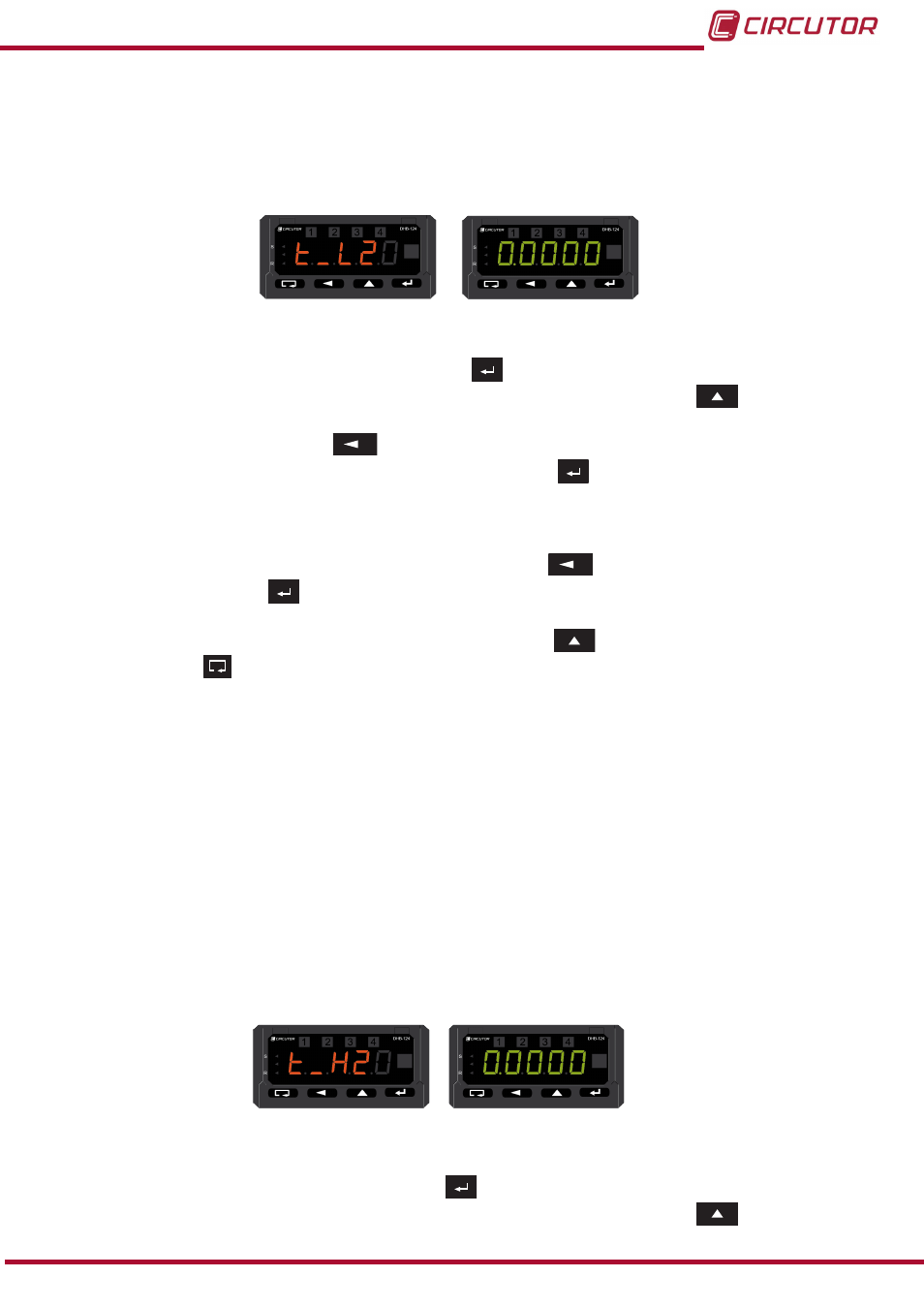

Figura 31: Pantallas de tiempo mínimo de duración del nivel bajo del pulso de entrada.
Para poder editar en el parámetro, pulsar la tecla
.
Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla
.
Para saltar dígito, pulsar la tecla
.
Cuando el valor sea el deseado, se valida pulsando la tecla
.
En ese momento se selecciona la posición del punto decimal, que queda parpadeante.
Para seleccionar el lugar del punto decimal, pulsar la tecla
.
Validar pulsando la tecla
. El equipo vuelve a la pantalla de la
Para saltar al siguiente parámetro del menú, pulsar la tecla
.
Al pulsar la tecla s salta a la pantalla principal del menú de parámetros del contador princi-
).
Rango: 5 ... 60000 ms.
Valor por defecto: 0
Nota: Los parámetros t_L2 y t_H2 definen el valor de la frecuencia máxima.
Periodo mínimo de señal =
t_L2+t_H2+0.2s.
4�7�2�5� TIEMPO MÍNIMO DE DURACIÓN DEL NIVEL ALTO DEL PULSO DE ENTRADA
En esta pantalla se configura el tiempo mínimo de duración,en milisegundos, del nivel alto del
pulso de entrada,
t-H2.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente (
).
Figura 32:Pantallas de tiempo mínimo de duración del nivel alto del pulso de entrada�
Para poder editar el parámetro, pulsar la tecla
.
Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla
.
