4.6.- ENTRADAS START/STOP y RESET
El equipo dispone de dos entradas externas:
 Entrada START/STOP. (Bornes 1 y 2 de la Tabla 2 y Tabla 3 ).
Esta entrada permite encender o parar el contador.
DHB-102 / DHB-124
Power
Supply
S/S -
+ 24V
S/S +
START/STOP Input
29 30 31 32 33 34 35 36

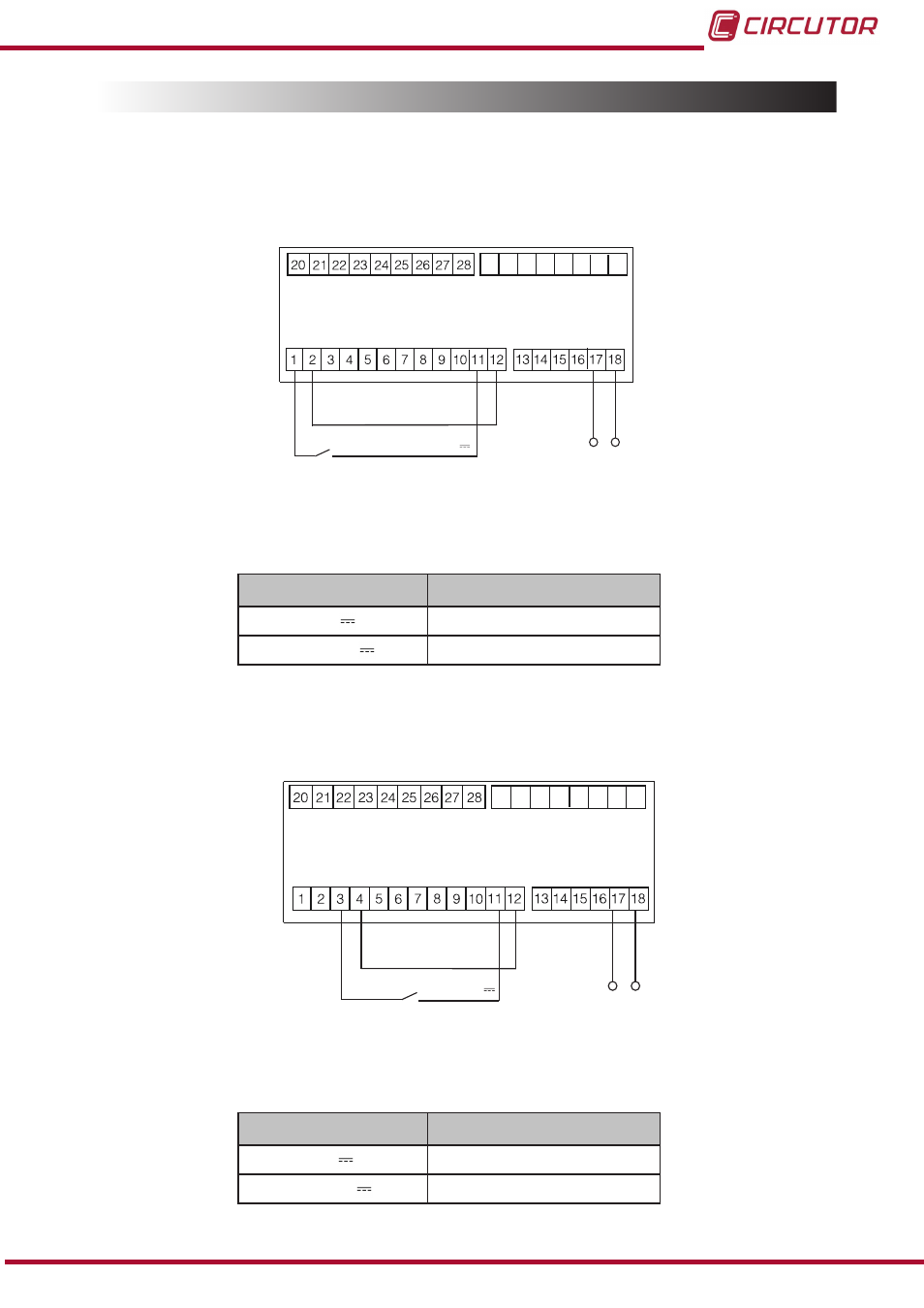

Figura 11: Conexión de las entradas START/STOP
Tabla 6: Funcionamiento de la Entrada START/STOP
Entrada START/STOP Estado del Contador
0 V Contador parado
5 ... 36V Contador en funcionamiento.
 Entrada de RESET del contador. (Bornes 3 y 4 de la Tabla 2 y Tabla 3 ).
Esta entrada permite realizar una señal de reset al contador principal del equipo
remotamente.
DHB-102 / DHB-124
Power
Supply
RST -
+ 24V
RST +
RESET Input
29 30 31 32 33 34 35 36
Figura 12: Conexión de las entradas START/STOP
Tabla 7: Funcionamiento de la Entrada START/STOP
Entrada RESET Estado del Contador
0 V -
5 ... 36V Reset del contador
