Para poder editar el parámetro, pulsar la tecla .
Los tipos que se pueden seleccionar, son:
Tensión 0 ... 10V. Corriente 0 ... 20 mA.
Corriente 4 ... 20 mA.
Para saltar de una opción a otra, pulsar repetidamente la tecla .
Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla .
El equipo vuelve a la pantalla de la Figura 62 .
Para saltar al siguiente parámetro del menú, pulsar la tecla .
Al pulsar la tecla salta a la pantalla principal del menú de salidas ( Figura 60) .
Valor por defecto: Tensión 0 ... 10V.

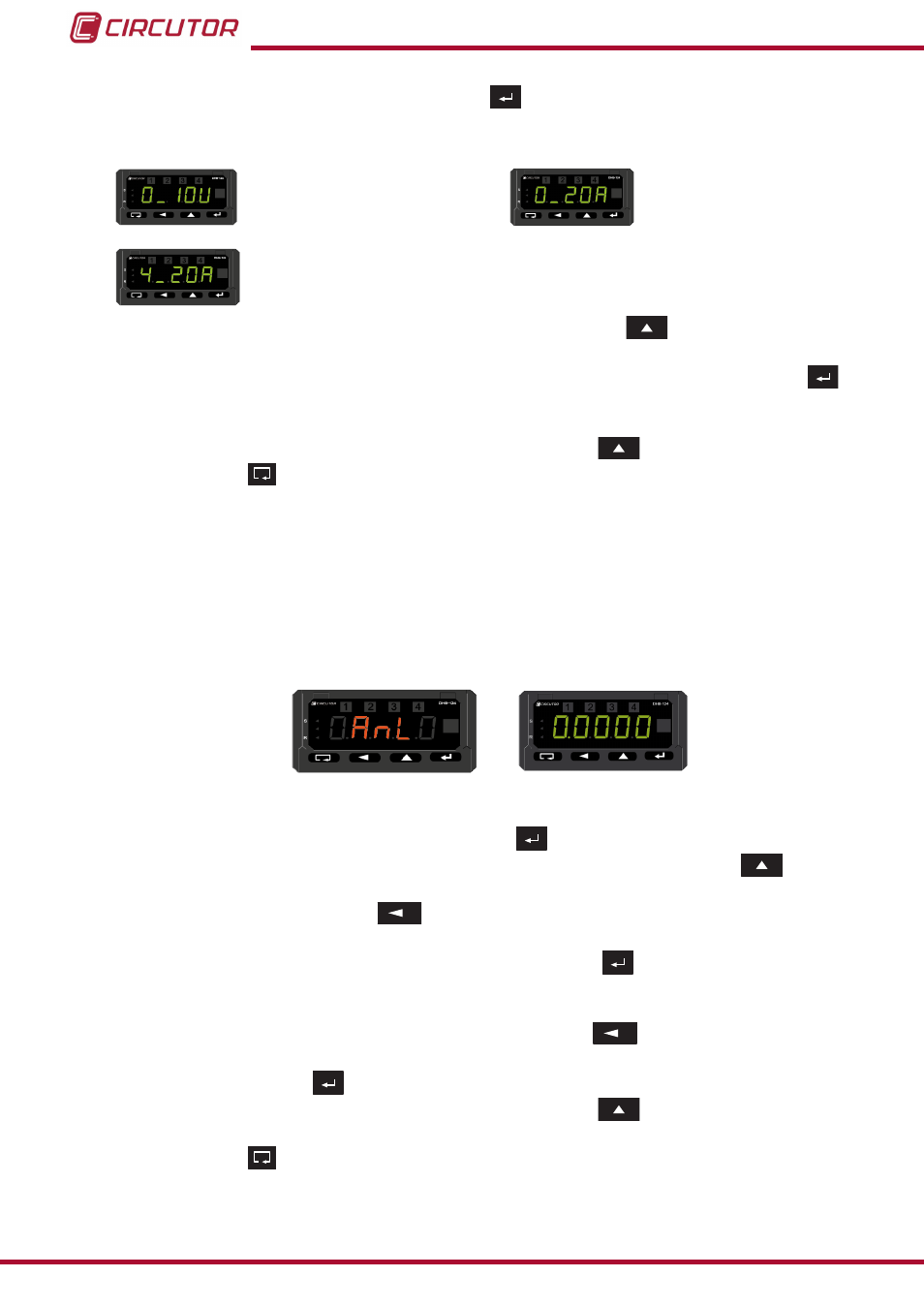

4�7�9�3�- SALIDA ANALÓGICA: VALOR CERO (Modelo DHB-124)
En esta pantalla configuramos el valor de visualización que deseamos tener en el inicio de la
salida analógica ( 0 V, 0 mA o 4 mA dependiendo del tipo de salida seleccionada).
En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 63 ).
Figura 63:Pantalla de configuración de la salida analógica: valor cero
Para poder editar en el parámetro, pulsar la tecla .
Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla .
Para saltar dígito, pulsar la tecla
Cuando el valor sea el deseado, se valida pulsando la tecla .
En ese momento se selecciona la posición del punto decimal, que queda parpadeante.
Para seleccionar el lugar del punto decimal, pulsar la tecla .
Validar pulsando la tecla . El equipo vuelve a la pantalla de la Figura 63 .
Para saltar al siguiente parámetro del menú, pulsar la tecla .
Al pulsar la tecla salta a la pantalla principal del menú de salidas ( Figura 60 ).
Rango: -19999 ... 99999.
Valor por defecto: 0
