3.2.- INSTALACIÓN
La instalación del equipo se realiza en panel. El espesor no debe exceder los 6mm. (taladro
del panel de 92
+0.6
x 45
-0.6
mm.).
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por completo su instalación.
Todas las conexiones quedan en el interior del cuadro eléctrico. El equipo debe introducir-
se en el panel desde el frontal. Fijar el equipo con los 4 retenedores para sujeción para el
panel (
Figura 1
)
Sección del cable para las entradas de medida: 1.5 mm
2
.
Sección del cable para el resto de conexiones: 2.5 mm
2
.
El equipo debe conectarse a un circuito de alimentación protegido de un interruptor mag-
netotérmico o dispositivo equivalente, éste deberá estar situado cerca del equipo, de fácil
acceso para el operario y debidamente marcado.

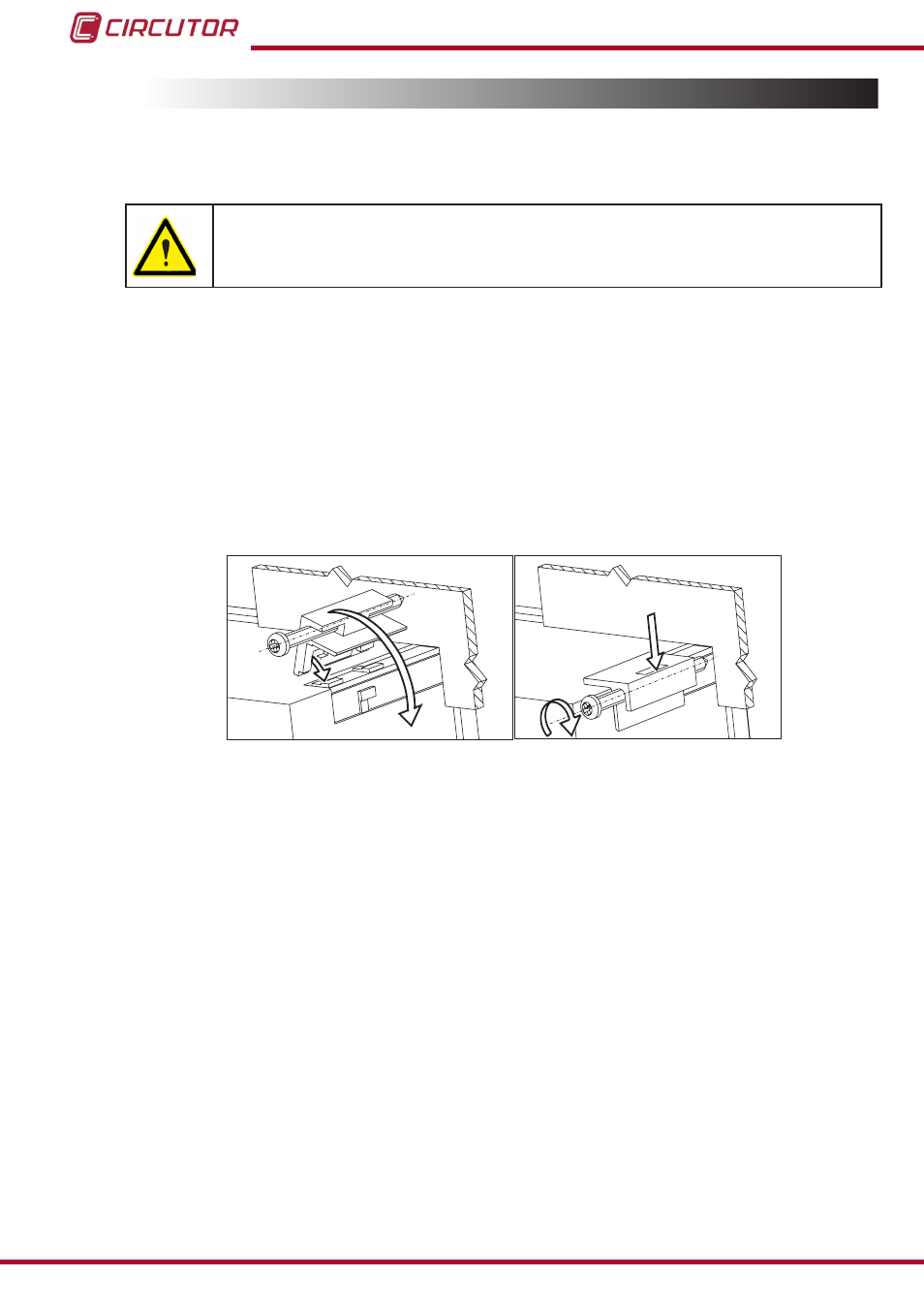

Figura 1: Instalación y fijación del equipo
