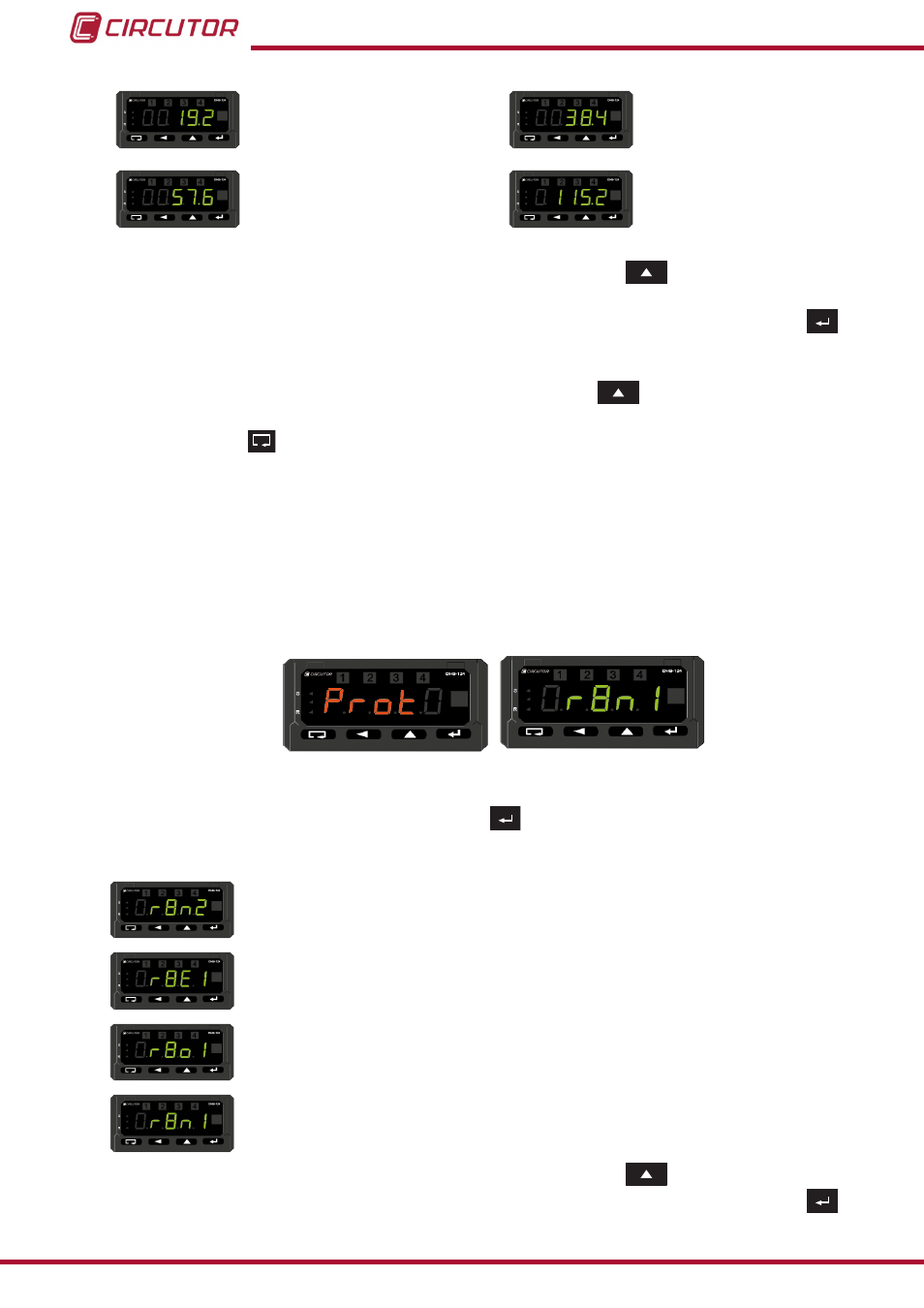

CIRCUTOR DHB Series Manual del usuario
Página 54
19200 bauds
38400 bauds.
57600 bauds.
115200 bauds.
Para saltar de una opción a otra, pulsar repetidamente la tecla
.
Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla
.
El equipo vuelve a la pantalla de la
Figura 65
.
Para saltar al siguiente parámetro del menú, pulsar la tecla
.
Al pulsar la tecla
salta a la pantalla principal del menú de salidas (
).
Valor por defecto:19200 bauds.
4�7�9�6�- COMUNICACIONES MODBUS: PROTOCOLO DE TRANSMISIÓN
(Modelo
DHB-124)
Pantalla en la que se configura el tipo de protocolo de transmisión del puerto RS-485
En la pantalla se visualiza el símbolo y el valor configurado alternativamente (
Figura 66
).
Figura 66:Pantallas de configuración de las comunicaciones Modbus: Protocolo de transmisión
Para poder editar el parámetro, pulsar la tecla
.
Las opciones que permite son:
8 bits de datos - sin paridad - 2 bits de stop
8 bits de datos - paridad par - 1 bit de stop
8 bits de datos -paridad impar - 1 bit de stop
8 bits de datos - sin paridad - 1 bit de stop
Para saltar de una opción a otra, pulsar repetidamente la tecla
.
Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla
.
54
Manual de Instrucciones
DHB-102 DHB-124
