4�7�9�- SALIDAS (Modelo DHB-124)
En este menú se configuran las salidas del equipo.
Pulsar la tecla para acceder al primer parámetro de configuración.

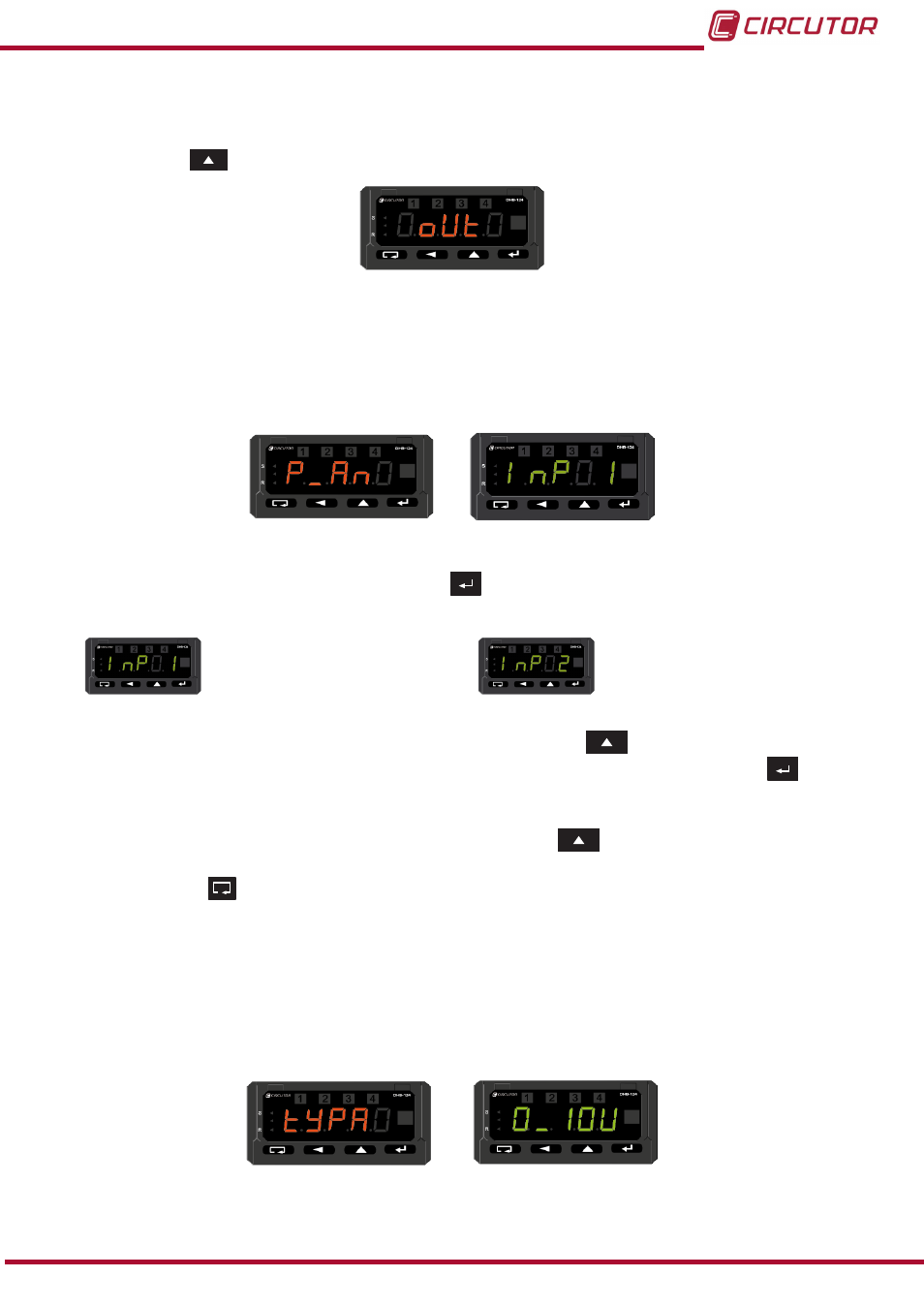

Figura 60:Pantalla de configuración de salidas
4�7�9�1�- SALIDA ANALÓGICA: CONTADOR (Modelo DHB-124)
En esta pantalla se selecciona el contador sobre el que se va a aplicar la salida analógica
En la pantalla se visualiza el símbolo y el valor configurado alternativamente. ( Figura 61 )
Figura 61:Pantalla de configuración de la salida analógica: contador
Para poder editar el parámetro, pulsar la tecla .
Los tipos que se pueden seleccionar, son:
Contador principal, W1 Contador adicional, W2.
Para saltar de una opción a otra, pulsar repetidamente la tecla .
Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla .
El equipo vuelve a la pantalla de la Figura 61 .
Para saltar al siguiente parámetro del menú, pulsar la tecla .
Al pulsar la tecla salta a la pantalla principal del menú de salidas ( Figura 60 ).
Valor por defecto: Contador principal (Inp1)
4�7�9�2�- SALIDA ANALÓGICA: TIPO (Modelo DHB-124)
En esta pantalla se selecciona el tipo de la salida analógica.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 62 ).
Figura 62:Pantalla de configuración de la salida analógica: tipo
