4.2.- DISPLAY
El display está dividido en 2 áreas:

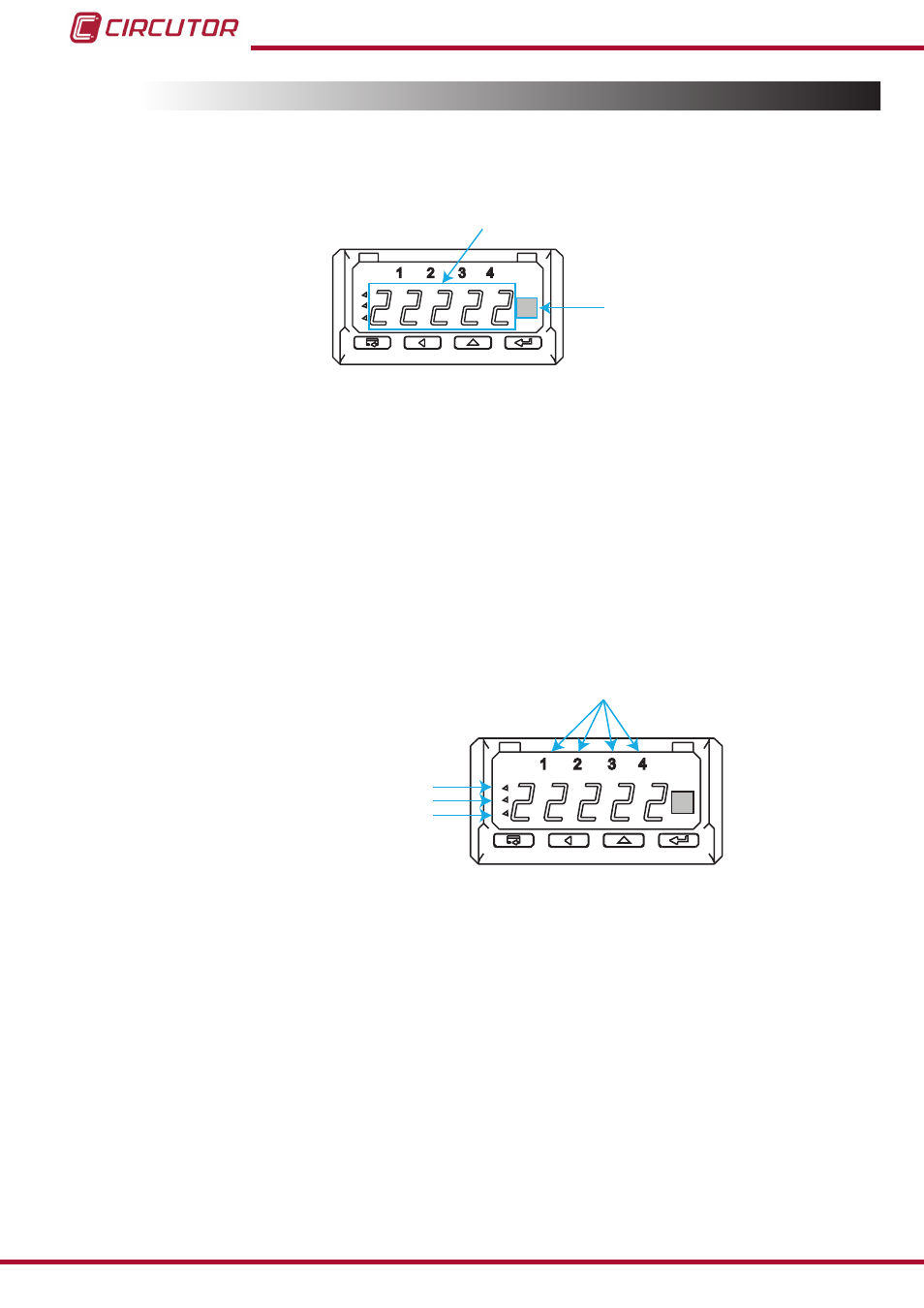

Figura 7:
Datos
de medida
Unidad
de
medida
Áreas del display del DHB-1xx
 Área de datos de medida, donde se visualiza el valor del parámetro medido o calcu-
lado por el equipo.
 Área de unidad de medida, donde podemos ver la unidad del parámetro que se esta
visualizando. Para ello es necesario seleccionar la etiqueta con la unidad de medida que
se desee utilizar y pegarla en el espacio reservado para ello. Posteriormente activar el
LED correspondiente (ver apartado “ 4.7.10.4. VISUALIZACIÓN DE LA UNIDAD DE MEDI-
DA ”)
y dispone de 7 LEDs, Figura 8 :
Figura 8:
LEDs de alarma
LED Start/Stop
LED Reset
LED de tiempo de medida
LEDs del DHB-1xx
 4 LEDs de alarma, donde aparece señalizada la alarma activada.
 1 LED START/STOP, indica el estado de la entrada START/STOP.
 1 LED tiempo de medida, indica que el tiempo de medida no ha finalizado (Modo de
entrada: Frecuencia, Tacómetro y Periodo.)
 1 LED RESET, indica el estado de la entrada RESET.
El equipo dispone de un display LED de tres colores: rojo, verde y naranja.
En función de los parámetros programables en el menú display ( límite inferior de color, límite
superior de color, color inferior, color medio y color superior) el equipo puede cambiar el
color del display automáticamente.
