Los
DHB-124 disponen de una salida de comunicación serie tipo RS-485 con protocolo de
comunicaciones
MODBUS RTU ®
4�9�1 CONEXIONADO�
El estándar RS-485 permite la comunicación directa de 32 equipos en un solo enlace serie de
1200 m de largo (velocidad de 9600 bauds).
DHB-x24
B A
GND
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...
DHB-x24
29 30 31 32 33 34 35 36
29 30 31 32 33 34 35 36

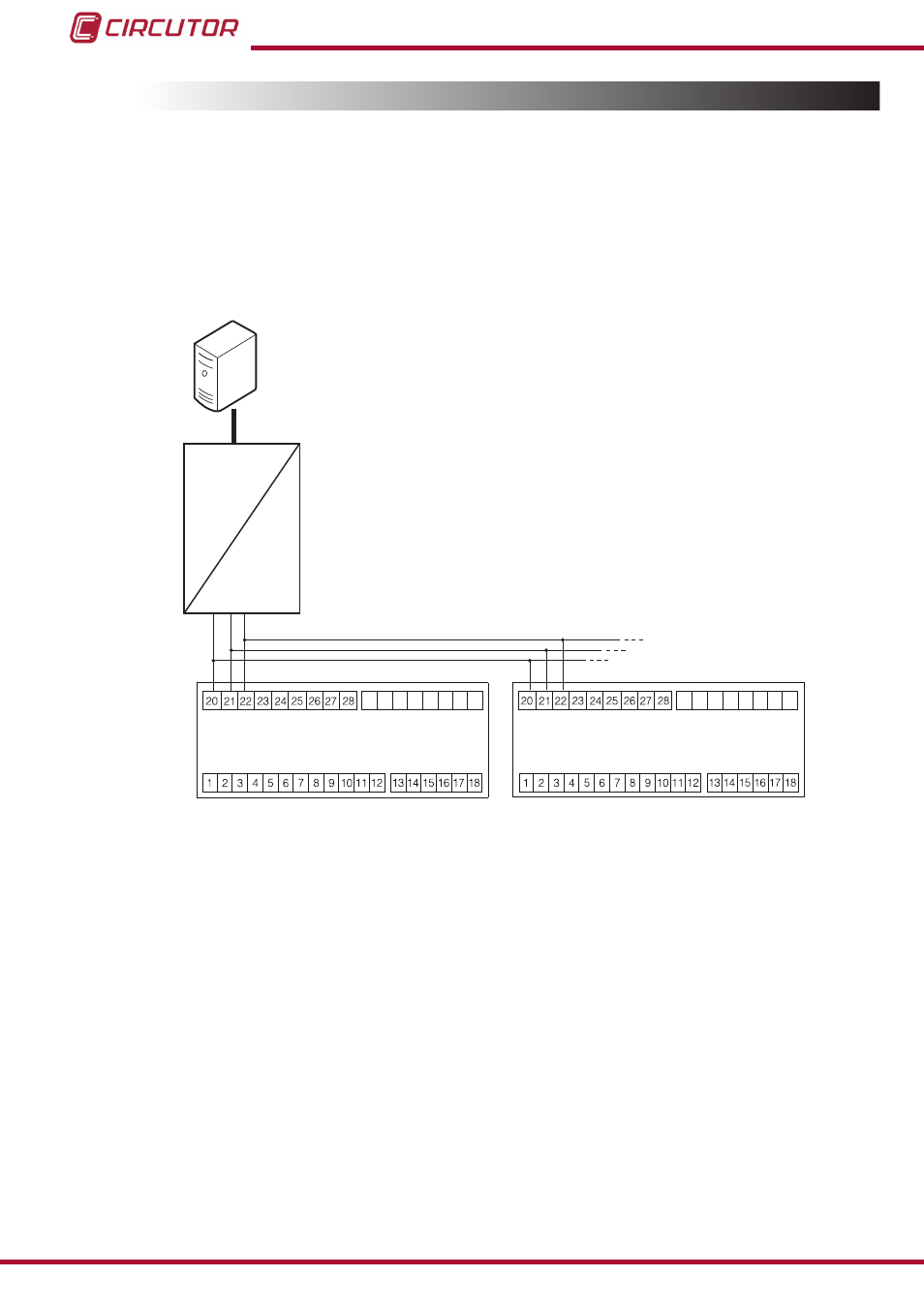

Figura 76:Conexión del puerto RS-485
El cable RS-485 debe ser de par trenzado con malla de apantallamiento (mínimo 3 hilos).
Para la configuración de la interfaz, véase apartado de configuración
NES DE MODBUS: PROTOCOLO DE TRANSMISIÓN
4�9�2�- PROTOCOLO MODBUS.
Dentro del protocolo Modbus el
DHB-124 utiliza el modo RTU (Remote Terminal Unit).
Las funciones Modbus implementadas en el equipo son:
Función 03 de lectura de n registros (2 bytes). Función utilizada para la lectura de los
parámetros que está midiendo el
DHB-124�
Función 06 de escritura un registro.
Función 16 de escritura de múltiples registros
Función 17 de identificación del equipo esclavo.
El tiempo máximo de respuesta es de 100 milisegundos.
