Analizador de redes portátil AR6
Manual de instrucciones Pág. 27 de 69

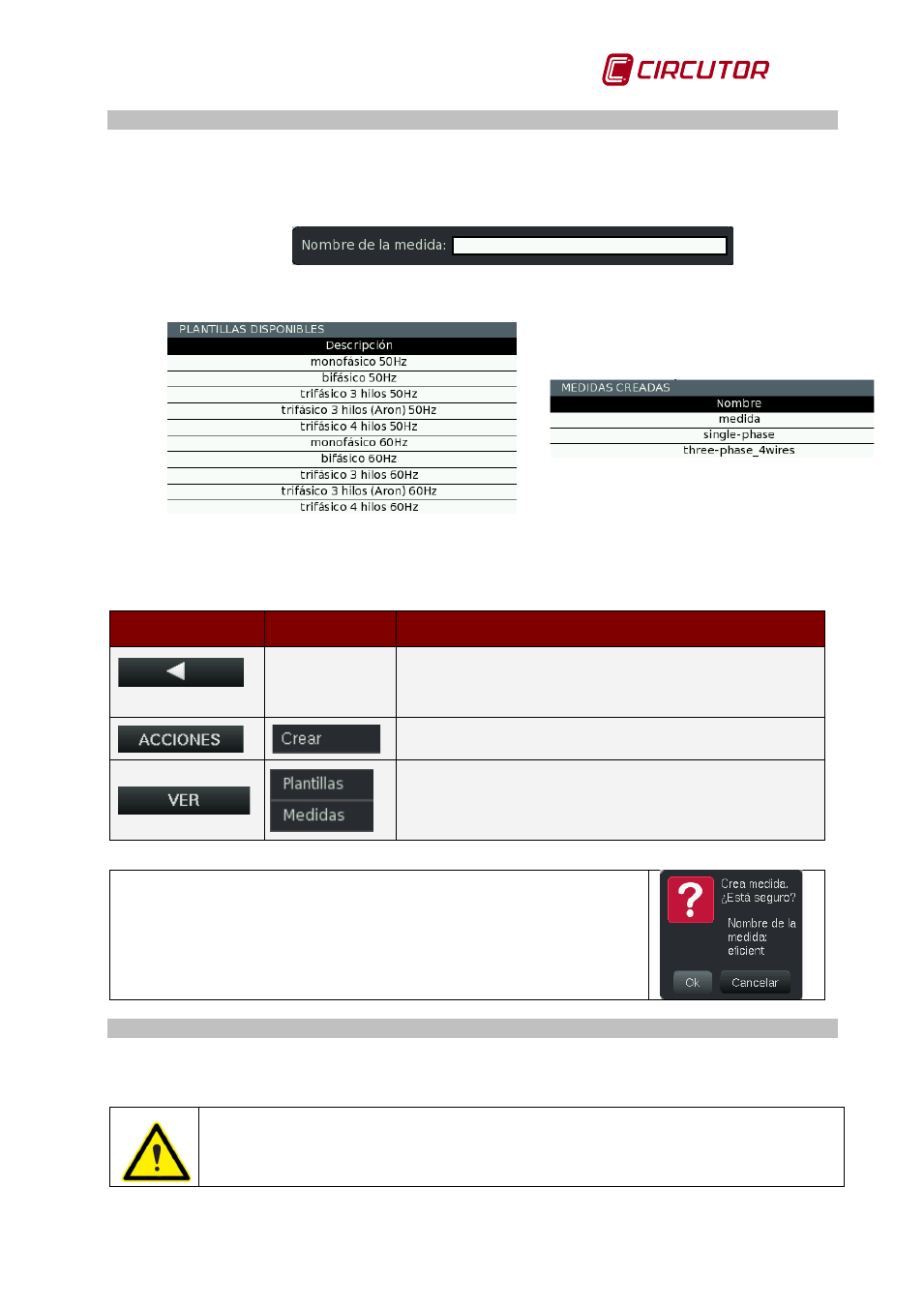

10.1 CREAR
Para crear una medida nueva debe introducir el nombre para la medida. Para configurarla debe
seleccionar entre las plantillas disponibles o en caso necesario puede seleccionar una medida
de las creadas anteriormente como plantilla. Para ello debe seleccionar la opción Plantillas en
el menú VER.
Fig. 10-2.- Creación de una nueva medida
Fig. 10-3.- Plantillas y medidas ya creadas
Las opciones de la tecla dinámica ACCIONES, para esta pantalla, son:
Tecla Función Descripción
BACK Permite retornar a la pantalla anterior.
Permite confirmar la creación de la medida.
Para crear una nueva medida, permite seleccionar
entre las plantillas de defecto del AR6 o alguna de las
medidas creadas previamente por el usuario.
Una vez introducido el nombre de la nueva medida seleccionar
CREAR. El analizador muestra una ventana de confirmación previa
a crear la medida.
Una vez creada se muestra la pantalla de configuración de las
relaciones de transformadores de tensión y pinzas de corriente.
10.2 MODIFICAR
El equipo permite modificar las medidas creadas en cualquier momento tanto si es la medida
activa como si es otra de la lista de medidas.
La edición de la medida activa implica un borrado de los ficheros generados
anteriormente por dicha medida. (El analizador pide confirmación del proceso
de edición para prevenir al usuario del borrado de datos)
