Analizador de redes portátil AR6
Pág 38 de 69 Manual de Instrucciones

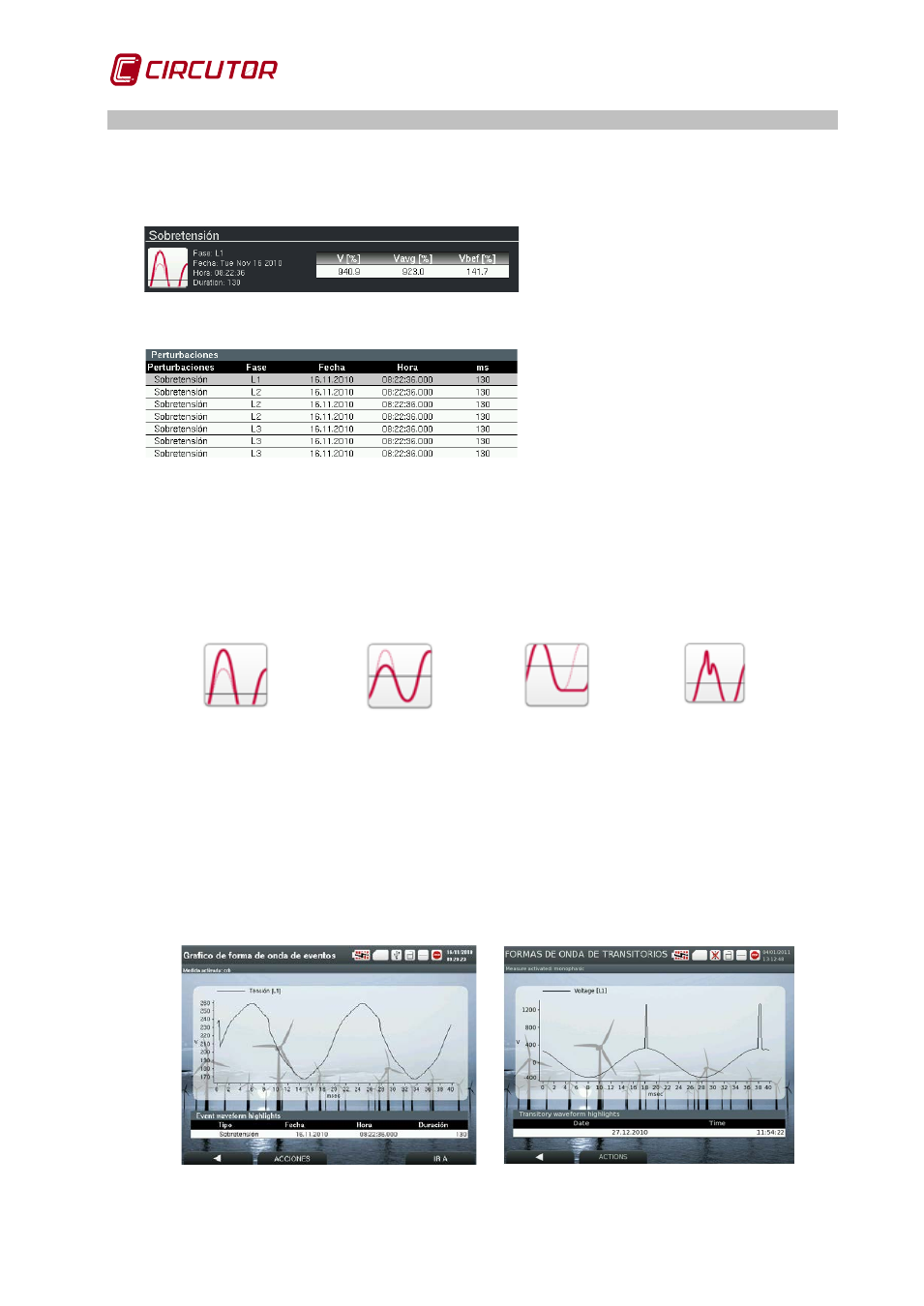

11.3 PERTURBACIONES
Las perturbaciones registradas por el analizador aparecen en una tabla en la que se muestra
toda la información de cada una. La información va precedida de un icono de reconocimiento
de cada tipo de perturbación y la información numérica del mismo como valor medio de la
tensión, valor anterior, valor posterior y la duración.
Fig. 11-3.- Ejemplo de icono del tipo de
perturbación
Parámetros visualizados:
•
Diferentes tipos de perturbaciones
detectadas (en el ejemplo se muestra
una tabla con registros de sobretensión)
•
La fase afectada por la perturbación
•
La fecha y la hora en que se ha
producido la perturbación.
•
La duración de la perturbación en
milisegundos.
Fig. 11-4.- Ejemplo de tabla de perturbaciones. En este caso todas ellas son sobretensiones
La pantalla de perturbaciones permite ver diversos tipos de ellas. Cada perturbación se
identifica con un icono. La Fig. 11-5, muestra los iconos de distintos tipos de perturbaciones.
NOTA: La configuración de lo que se considera perturbación se corresponde con la
configuración que el usuario ha realizado en la pantalla de configuración de capturas de foto y
registro de eventos EVQ.
SOBRETENSION HUECO CORTE TRANSITORIO
Fig. 11-5.- Diferentes tipos de perturbaciones registrables
Mediante las teclas de
desplazamiento ▼/▲ es posible moverse por las diferentes
perturbaciones mostradas en la tabla. Una vez el cursor se encuentre sobre una perturbación
en particular, es posible ver la forma de onda capturada, pulsando la tecla de confirmación
λ
11.3.1 Forma de onda de la perturbación
Esta es una pantalla gráfica en la que se muestra, la forma de onda del evento que se ha
seleccionado en la tabla. Dentro de esta pantalla, al igual que el resto de pantallas gráficas, es
posible realizar ampliaciones de alguna zona de la misma accediendo al menú dinámico
ACCIONES (Ampliar o Alejar imagen).
Fig. 11-6.- Pantallas de formas de onda a título de ejemplo
