Analizador de redes portátil AR6
Pág 36 de 69 Manual de Instrucciones

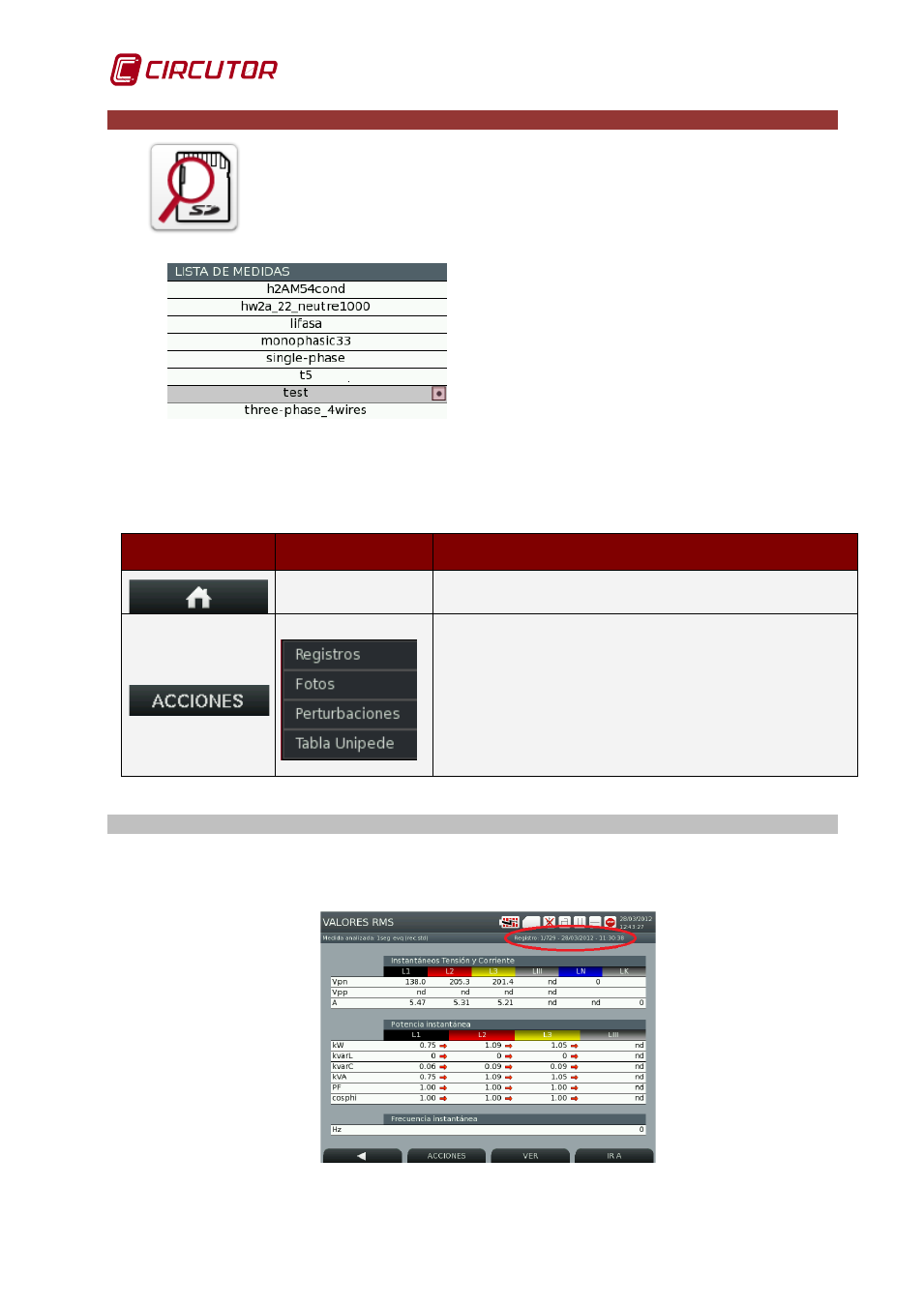

11 MENÚ DE ANÁLISIS DE MEDIDAS
Esta opción del menú principal permite la visualización de registros, fotos
o perturbaciones. registradas en cada una de las medidas. Para iniciar
este menú debe seleccionarse el icono de la figura y pulsar el botón de
confirmación

Fig. 11-1.- Lista de medidas
La pantalla muestra una lista de las diferentes
medidas creadas en el equipo. De estas
medidas sólo una de ellas estará activa.
Mediante el cursor gris el usuario puede
desplazarse hasta la medida que desea
analizar. Para poder analizar cualquier medida,
el registro debe estar parado. Una vez
seleccionada la medida, desplegar el menú
ACCIONES para seleccionar.
Las opciones de la tecla dinámica ACCIONES (parte inferior de la pantalla)son:
Tecla Función Descripción
Menú Principal Permite retornar al menú principal
•
Registros: De la medida seleccionada, permite la
visualización de los parámetros STD
•
Fotos: Permite la visualización las fotos
realizadas en el registro.
•
Perturbaciones: Permite la visualización de los
transitorios detectados.
•
Tabla UNIPEDE: Permite la agrupación de los
eventos de calidad registrados en una tabla.
11.1 REGISTROS.
Los registros se muestran en las mismas pantallas de visualización de parámetros
instantáneos. La diferencia es que en la parte superior de la pantalla se muestra la fecha y
la hora del registro mostrado.
Fig. 11-2.-Registros
