Analizador de redes portátil AR6
Pág 30 de 69 Manual de Instrucciones
Algoritmo de cálculo de la
Máxima Demanda
Este campo permite programar como son los períodos de
integración para obtener la Máxima Demanda (kWh). Pueden
programarse dos opciones: a) Períodos consecutivos
yuxtapuestos (fixed) o b) Ventana deslizante (sliding)
Tierra conectada
Permite seleccionar si la medida se realiza con el cable de
tierra conectado o no. La configuración errónea de este
apartado provoca errores en la medida.
Filtro fugas conectado
Habilita un filtro de alta frecuencia en la medida. Útil para ver
la diferencia de valor de fugas visto por un relé diferencial con
filtro (como los inmunizados de la marca CIRCUTOR) o sin
filtro.
Algoritmo THD
[RMS o fundamental]
Permite seleccionar la forma de cálculo para la tasa de
distorsión armónica total. Las opciones son RMS o
Fundamental, (ver NOTA)
NOTA: Formas de cálculo del THD de una magnitud X
- Fundamental 𝑑(𝑋)% = 100 ∗
�∑ (𝑋
𝑖
) 2 40
2
𝑋
1
Distorsión referida a la componente fundamental (la Norma
IEC le llama a veces d(X)% , pero la Norma IEEE le sigue llamando THD(X)%
- RMS 𝑇𝐻𝐷(𝑋)% = 100 ∗
�∑ (𝑋
𝑖
) 2 40
2
�∑ (𝑋
𝑖
) 2 40
1
Distorsión referida al valor eficaz total
10.2.3 Selección de variables
Mediante esta pantalla equipo permite la selección de las variables que se desean registrar

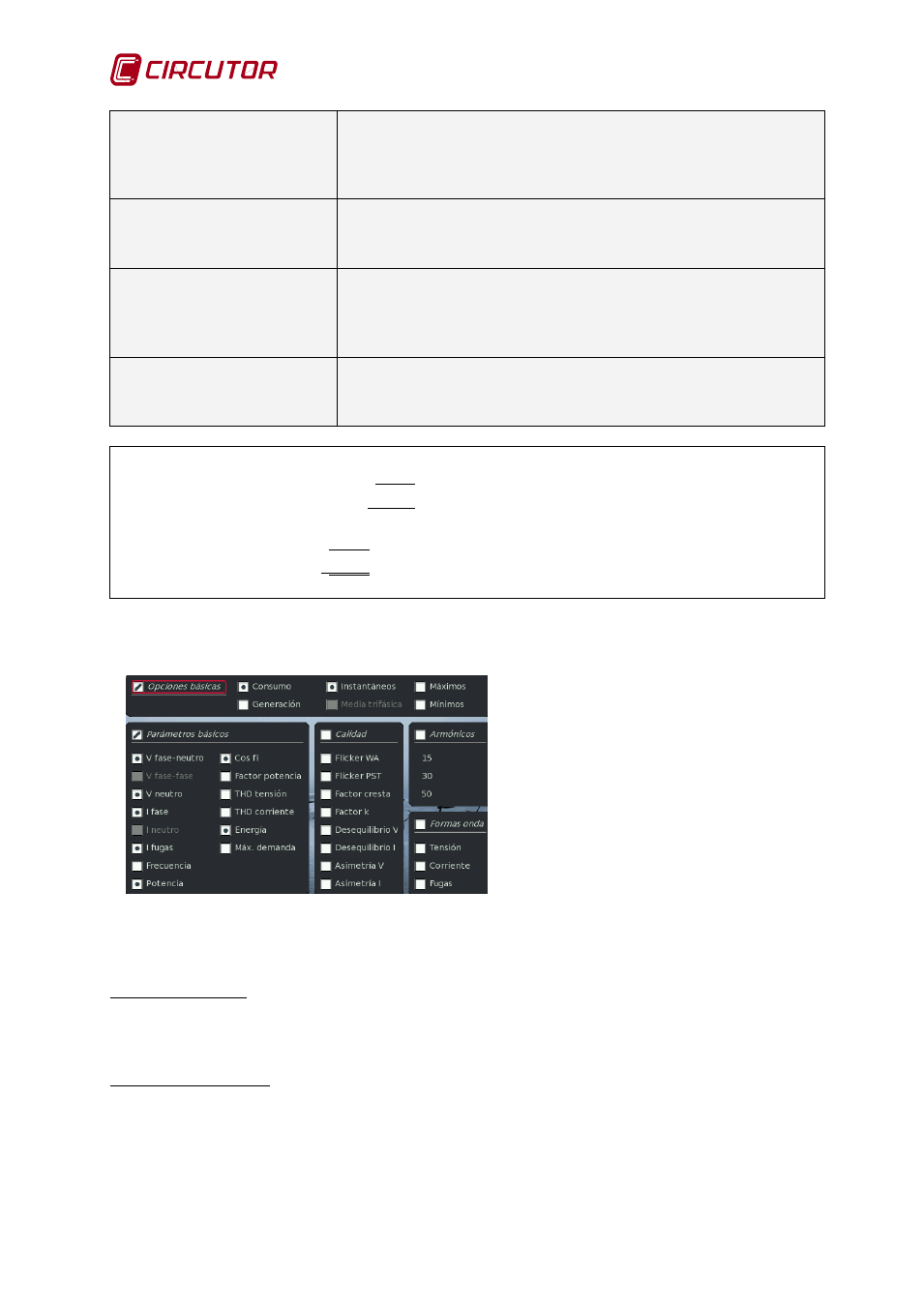

Fig. 10-6.- Pantalla de selección de variables
Secciones de la pantalla:
•
Opciones básicas
•
Parámetros básicos
•
Calidad
•
Armónicos
•
Formas de onda
El equipo registrará las variables que el usuario seleccione en esta pantalla. Las opciones
elegibles se agrupan en los siguientes conceptos:
Opciones básicas: Son las opciones que afectan de forma general al conjunto de la medida.
Por ejemplo opción de registro de consumo (2 cuadrantes) o consumo y generación (4
cuadrantes). Permite seleccionar también si hay que registrar valores instantáneos, máximos y
mínimos o promedio de valores trifásicos, etc.
Parámetros básicos: Permite seleccionar las variables individuales. El usuario puede
seleccionar las variables particulares que desea registrar como tensiones, corrientes,
parámetros de calidad, formas de onda, número de armónicos que requiere.
Con las flechas ◄/ ► se mueve entre Opciones básicas, parámetros básicos, calidad,
armónicos formas de onda mientras que con las flechas ▼/ ▲ se desplaza entre todos los
campos de variables a seleccionar. Con el botón
λ se realiza la activación o desactivación de la
variable o grupo de variables.
