Analizador de redes portátil AR6
Manual de instrucciones Pág. 41 de 69
Tecla Función Descripción
BACK Permite retornar a la pantalla anterior.
Actualiza los datos de la tabla tras la
reactivación del registro sin cambiar la
medida activa.
Permite cambiar la visualización de los
valores de la tabla entre los eventos
individuales de cada fase o los eventos
agrupados en trifásico

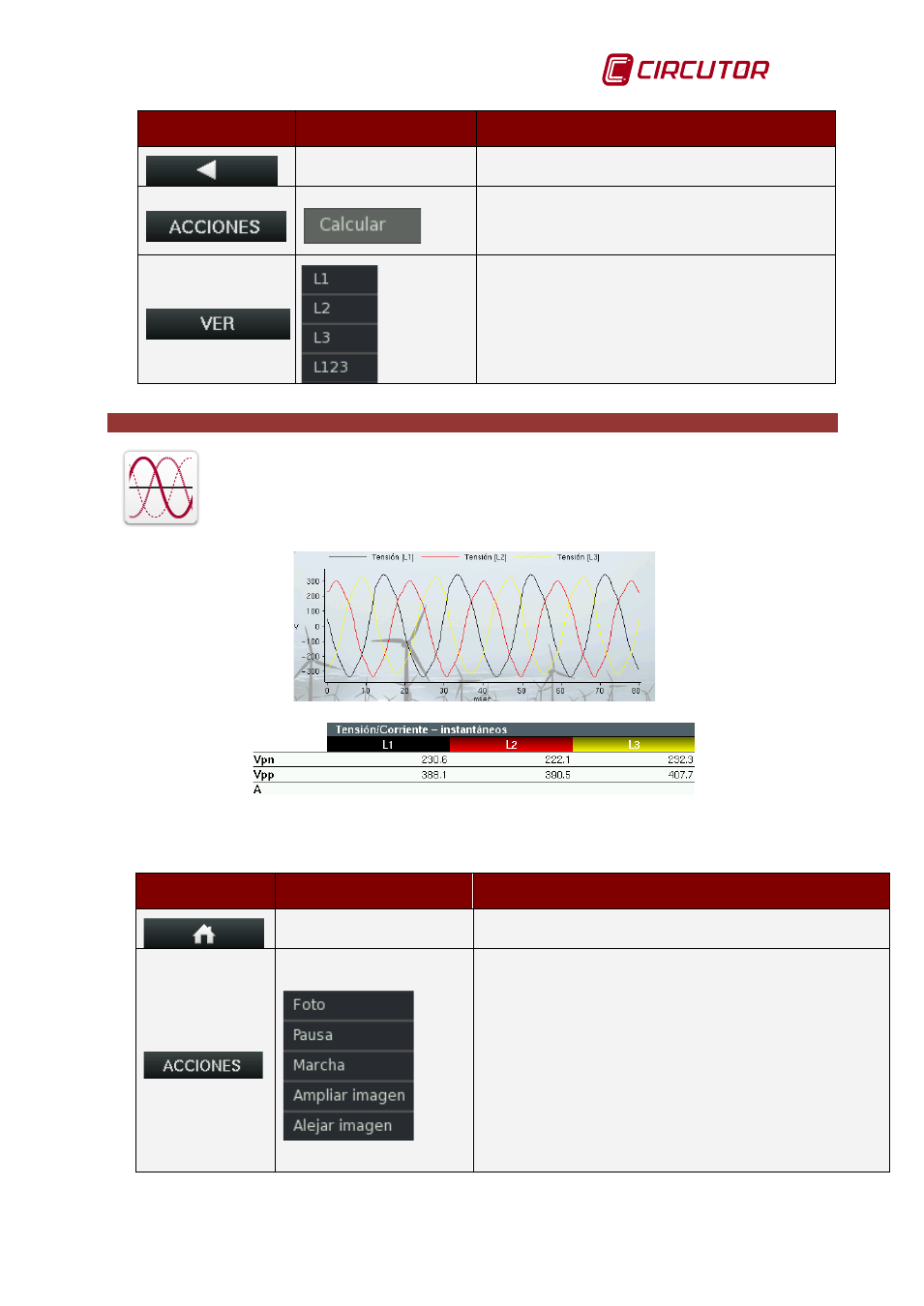

12 MENÚ FORMAS DE ONDA
La pantalla FORMAS DE ONDA muestra las gráficas temporales de una o varias
tensiones, de una o varias corrientes o de tensiones y corrientes a la vez ,
pudiendo seleccionarla fase deseada, L1, L2, L3, LIII o LN
Fig. 12-1.- Pantalla formas de onda
Las opciones del menú dinámico de la pantalla “formas de onda” son:
Tecla Función Descripción
Menú Principal Permite retornar al menú principal
Foto, hace una captura de todos los valores
instantáneos medidos por el analizador junto con las
formas de onda de las tensiones y las corrientes.
Pausa, permite detener el refresco de pantalla,
Marcha, pone de nuevo en marcha el refresco de
pantalla, mostrando los valores en tiempo real.
Ampliar y Alejar imagen permiten manejar el zoom
para ampliación y reducción del tamaño de imagen
