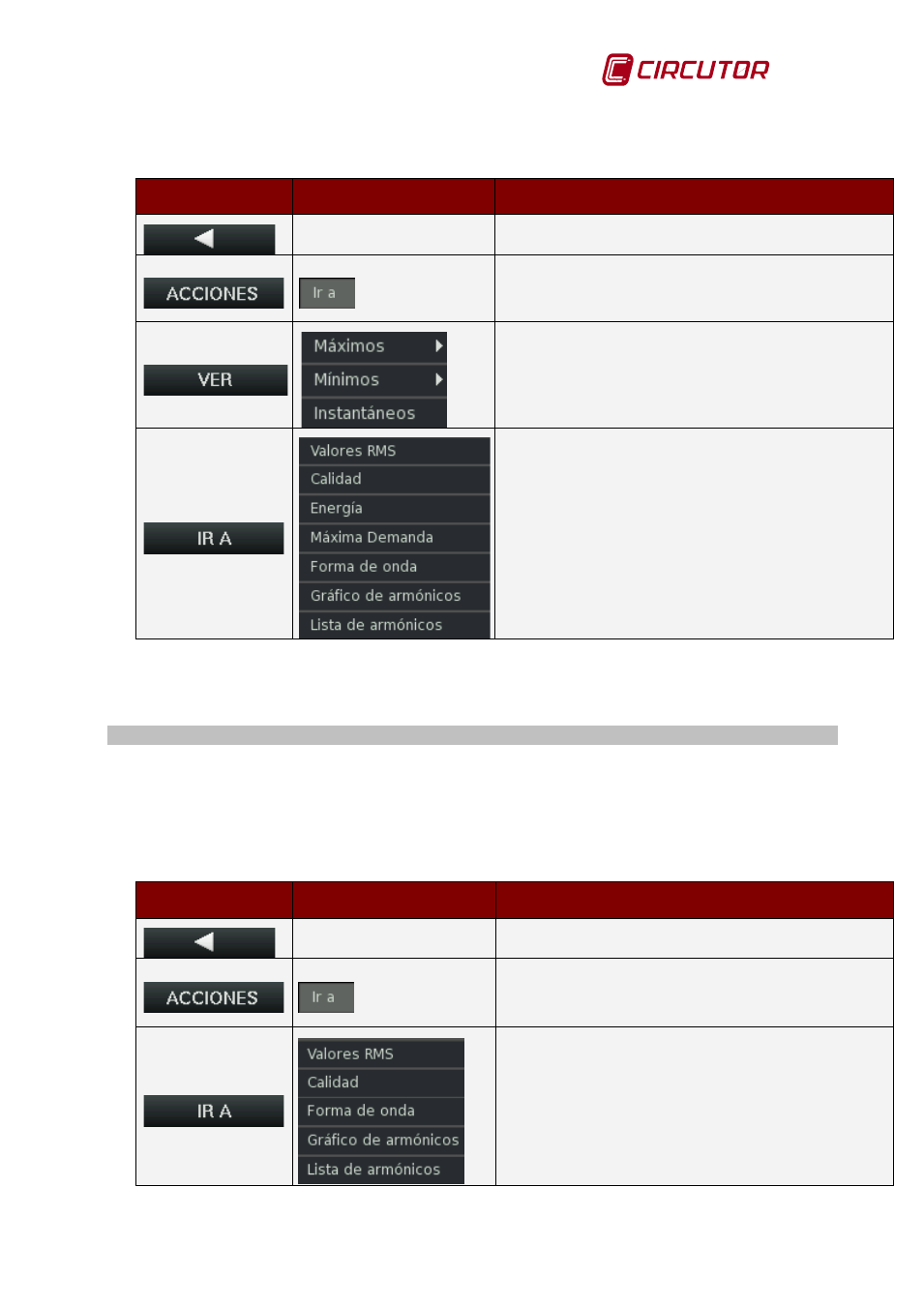

Las opciones de las teclas dinámicas (parte inferior de esta pantalla) son:
Tecla Función Descripción
BACK Permite retornar a la pantalla anterior.
Permite la selección de una fecha y una hora para
ver los parámetros registrados en la tabla.
Permite cambiar la visualización entre los valores
instantáneos, los máximos o los mínimos y entre
valores consumidos y generados.
Permite la selección de visualización entre las
diferentes opciones que se muestran en el menú.
Valores RMS, Calidad, Energía, Máxima
Demanda, forma de onda, gráfico y lista de
armónicos.
Dentro de cada una de las opciones se permite seleccionar la opción “Ir a” para seleccionar
la fecha y hora de visualización que se desea.
11.2 FOTOS.
La información registrada de las fotos se muestra en las tablas de visualización de valores
RMS. En las tablas se muestran los valores instantáneos de cada variable que proceda en
el momento de la foto.
Las opciones de la tecla dinámica ACCIONES, menú de la parte inferior de esta pantalla,
son:
Tecla Función Descripción
BACK Permite retornar a la pantalla anterior.
Opción que permite la selección de una fecha y
hora para ver los parámetros registrados en la
tabla.
Permite seleccionar entre las diferentes opciones
que se muestran en el menú: Valores RMS,
Calidad, forma de onda, gráfico y lista de
armónicos.
