Analizador de redes portátil AR6
Pág 50 de 69
Manual de Instrucciones

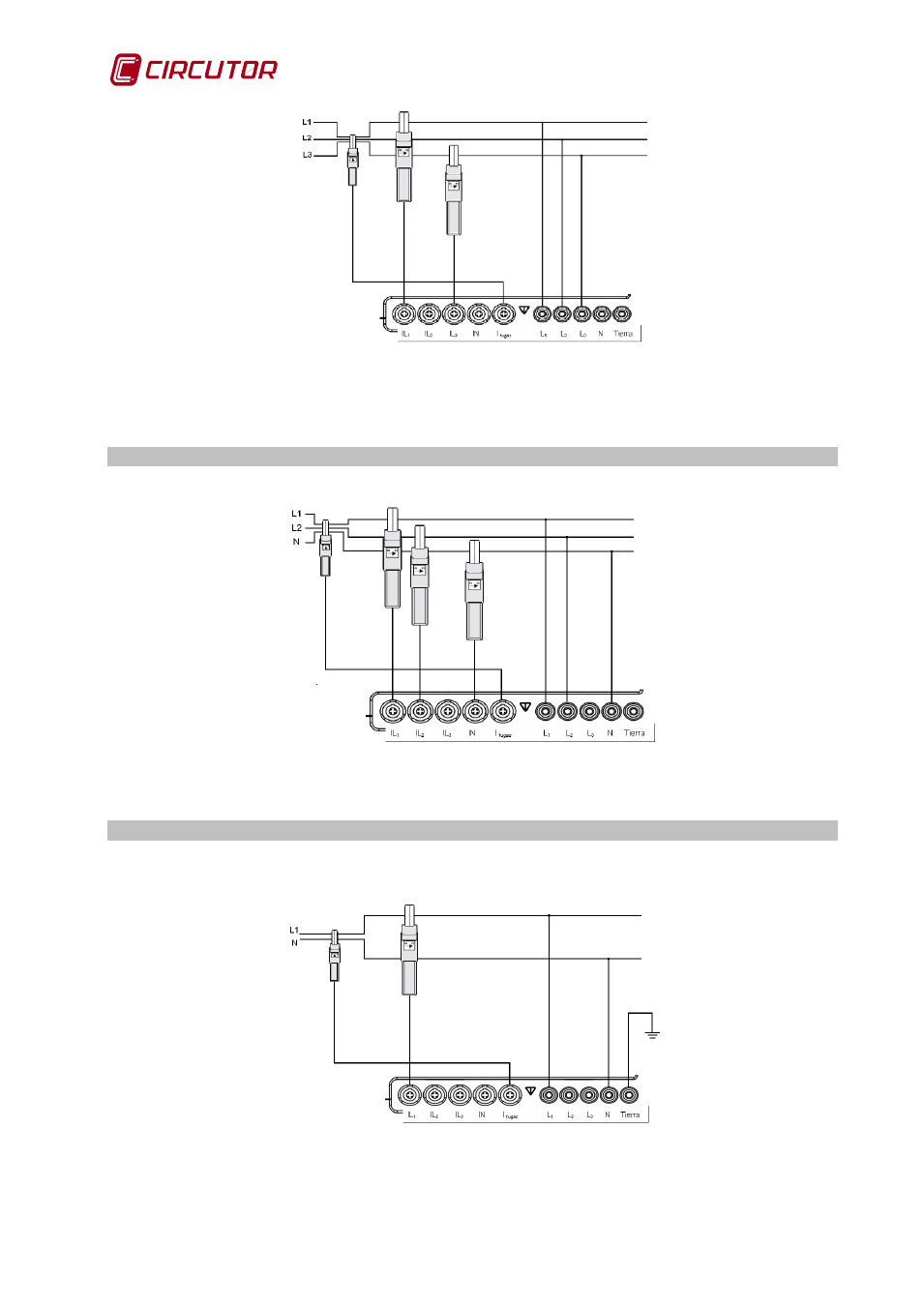

Fig. 17-3.- Conexión para medida en un sistema trifásico, sin neutro, por el método Aron
17.4 CONEXIÓN BIFÁSICA
Medida de la tensión entre dos fases, corriente de las dos fases y corriente de fuga.
Fig. 17-4.- Conexión para medida en un sistema de dos fases + neutro
17.5 CONEXIÓN MONOFÁSICA
Medida de la tensión y corriente entre fase y neutro, tensión entre neutro y tierra y corriente de
fuga.
Fig. 17-5.- Conexión para medida en un sistema monofásico con tierra
