Analizador de redes portátil AR6
Manual de instrucciones Pág. 31 de 69
10.2.4 Configuración de eventos
Este menú permite configurar los eventos que registra el AR6.
Parámetros Configurables:
•
Habilitar
•
Tensión nominal
•
Umbral para los picos
•
Histéresis para los picos
•
Umbral para los huecos
•
Histéresis para los huecos
•
Umbral para las interrupciones
•
Histéresis para las interrupciones

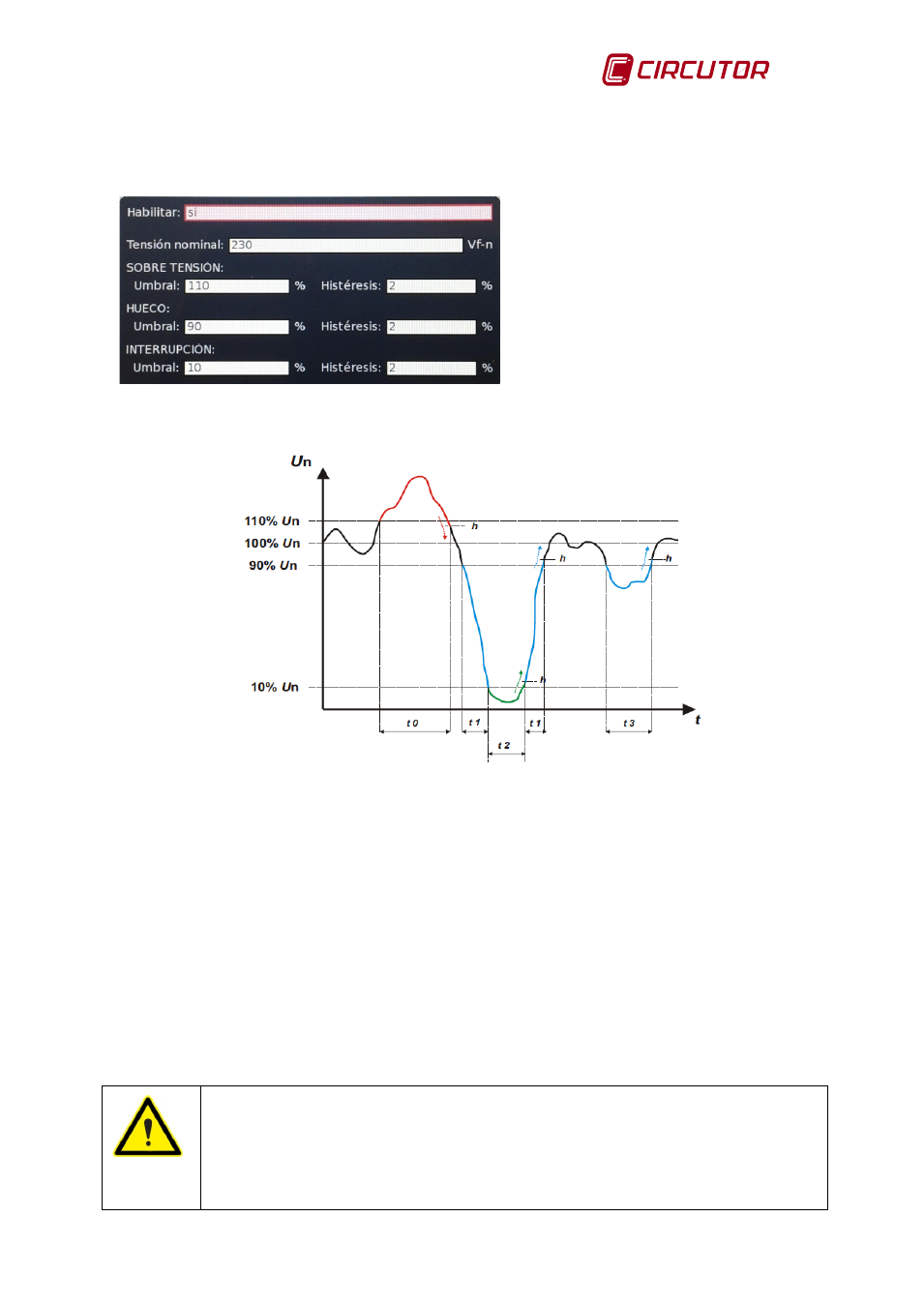

Fig.10-7.- Configuración de eventos
La Fig. 10-8 muestra unos ejemplos de eventos que se describen a continuación.
Fig. 10-8.- Ejemplos de eventos
En la Fig. 10-8se muestra a título de ejemplo un evento de sobretensión, acotado en el
intervalo de tiempo t0. La duración del evento es igual al tiempo que la señal se encuentra por
encima del valor umbral configurado (igual a 110 % de Vnom) más el tiempo que tarda la señal
en descender del valor de, incluyendo la histéresis programada, normalmente un 2%.
Otros eventos visibles en la Fig. 10-8 son los acotados en los intervalos t1, t2 y t3. Estos
eventos son dos huecos (t1 y t3) y una interrupción (t2). Según las Norma IEC, se considera
hueco si la tensión está entre el 90% y el 10% de V
nom
e interrupción si desciende por debajo
de un 10% en las tres fases. (en este caso se registra un corte en el intervalo t2, cuya duración
incluye la histéresis,
Los eventos de calidad que registra el AR6 deben tener una duración mínima de 10ms. Si el
evento no dura este tiempo mínimo no queda registrado como tal, aunque sí afecta al valor
medio calculado de ese periodo.
El registro de eventos de calidad se deshabilita durante 10 minutos de forma
automática al detectar más de 1 eventos/segundo durante 15 segundos. Este
proceso de desactivación se realiza 5 veces tras las cuales, el registro se
deshabilita permanentemente para evitar que una mala configuración en la
detección de EVQ llene la memoria interna del analizador.
