Analizador de redes portátil AR6
Manual de instrucciones Pág. 45 de 69

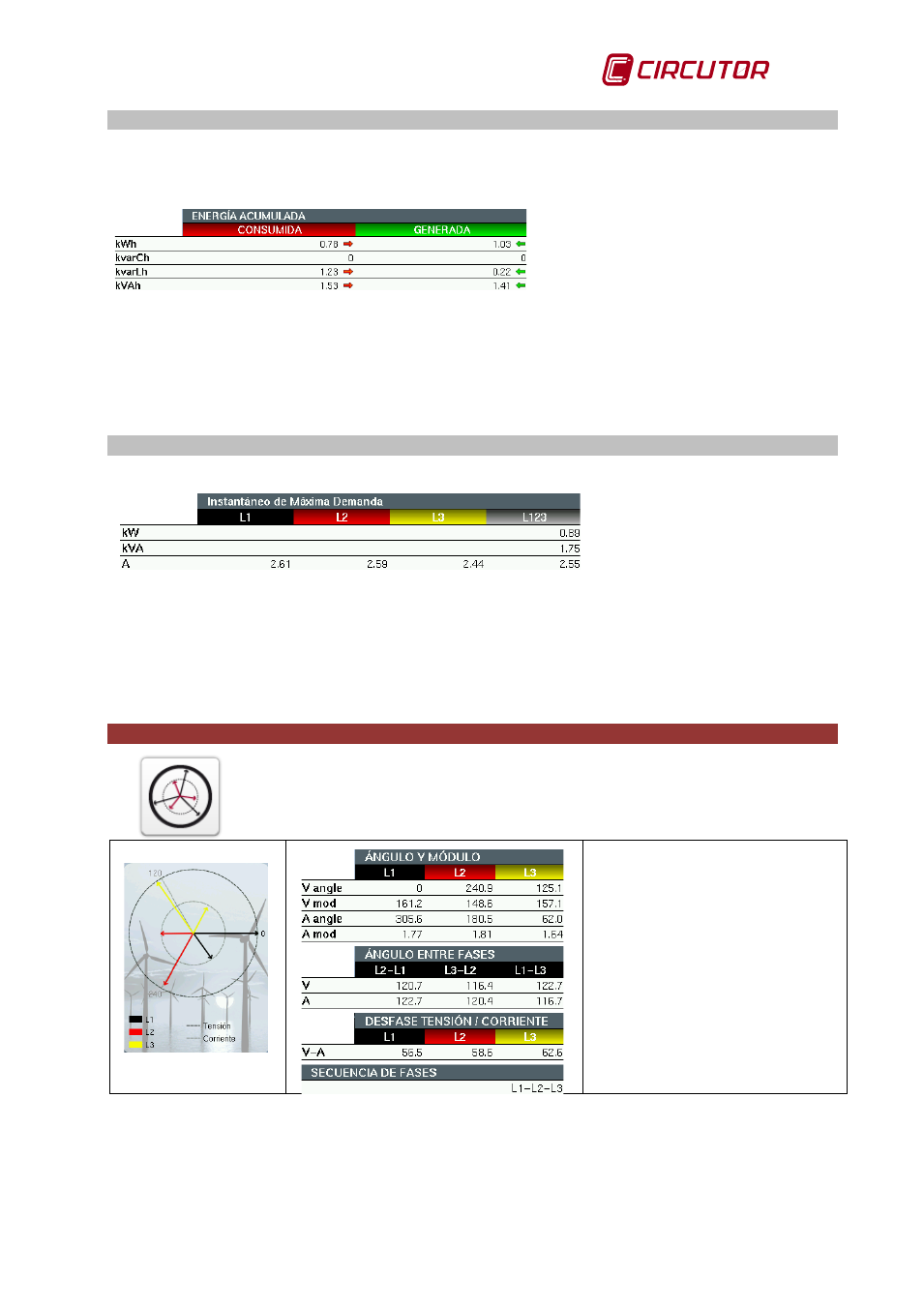

13.3 PANTALLA DE ENERGÍA ACUMULADA
En esta pantalla se muestran los valores acumulados de energía consumida y generada desde
la última puesta a cero de contadores.
Fig. 13-4.- Pantalla ejemplo de energías acumuladas
Parámetros visualizados:
• Energía activa, kWh
• Energía reactiva capacitiva KvarCh,
• Energía reactiva inductiva KvarLh,
• Energía aparente, kVAh,
Para todas ellas se muestran por
separado las energías consumidas y
generadas
Las opciones del menú dinámico de esta pantalla son las mismas que se indicaron al principio
del apartado 13.
13.4 PANTALLA MÁXIMA DEMANDA
En esta pantalla se miden los valores instantáneos o máximos de la demanda de energía.
Fig. 13-5.- Pantalla ejemplo de máxima demanda (valores
instantáneos)
Parámetros visualizados:
• Potencia activa total [kW] de
LIII
• Potencia aparente total [kVA]
de LIII
• Corriente total y por fase [A] de
LIII, L1, L2, L3.
Las opciones del menú dinámico de esta pantalla son las mismas que se indicaron al principio
del apartado 13 , excepto el menú VER , que sólo tiene las opciones de instantáneo o máximo.
14 MENÚ FASORES
La pantalla muestra la representación fasorial de las tensiones y las corrientes de
cada fase y el ángulo de fase de cada una de ellas respecto a la tensión en L1.
Parámetros visualizados:
•
Fasores de V e I
•
Módulos de V e I y ángulos
de V e I respecto a V1
•
Ángulos entre fases L1-L2,
L2-L3 y L1-L3 de V e I
•
Angulo de desfase entre V
e Ien cada fase.
•
Secuencia de fases.
Fig. 14-1.- Pantalla de fasores
