Analizador de redes portátil AR6
Manual de instrucciones Pág. 9 de 69
2.2 DESCRIPCIÓN
ElAR6 es un analizador portátil de redes destinado a medir parámetros de la red eléctrica. Se
trata del sucesor de las series de analizadores portátiles AR 4 y AR.5 de CIRCUTOR S.A.
Es un instrumento de medida digital que toma muestras de las ondas de tensión y de corriente
y calcula los valores eficaces de tensión y de corriente con un determinado tiempo de
promediado TMP. Dispone de una memoria interna de 1 GB para almacenar los datos
registrados en las distintas instalaciones medidas.

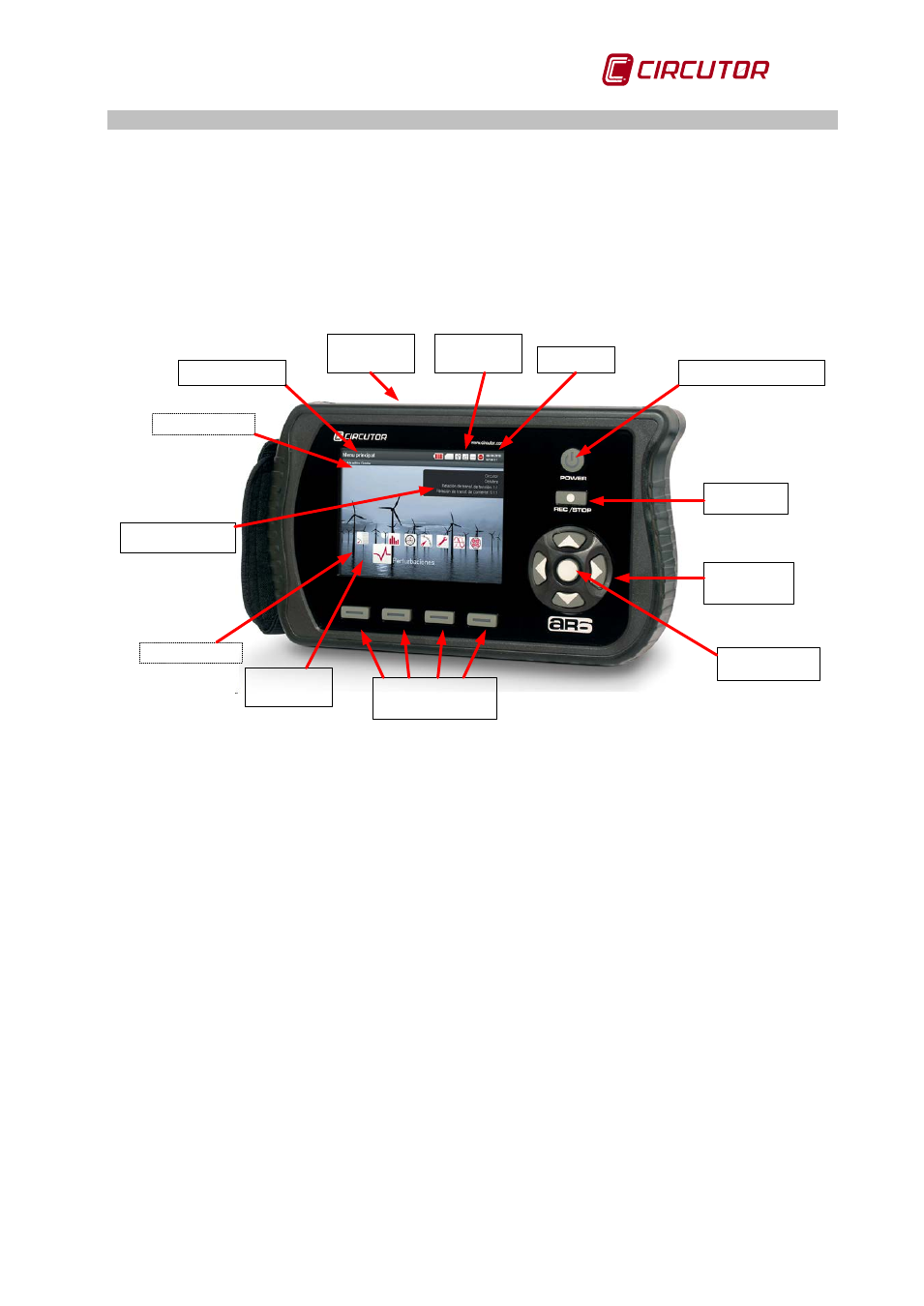

En la figura se muestran los botones de control y la pantalla principal del instrumento.
PANTALLA ACTIVA
MEDIDA ACTIVA
ICONOS
SUPERIORES
RESUMEN DE
CONFIGURACIÓN
FECHA Y
HORA BOTÓN
ENCENDIDO / APAGADO
TECLA DE
REGISTRO
TECLAS DE
NAVEGACIÓN
TECLAS DE MENÚS
DINÁMICOS
BOTÓN DE
CONFIRMACIÓN
PANTALLA
ICONOS
PRINCIPALES
CONECTORES
Fig. 2-1.- Pantalla principal del AR6
2.2.1 Pantalla activa
En la barra superior se muestra el nombre de la pantalla que se está visualizando.
2.2.2 Medida activa
Muestra el nombre del fichero donde se guardarán los registros en caso de requerirlo el
usuario.
2.2.3 Iconos superiores
Éstos son iconos de información del estado del equipo. Para más información ver capítulo
Iconos de la barra superior
2.2.4 Resumen de configuración
El equipo muestra una ventana resumen de la configuración de la medida de forma que se
puede verificar si la configuración del equipo es correcta. La información que muestra es:
