AFQ-4W
20 Manual de Instrucciones
que generan los armónicos que se pretenden filtrar. ( Ecuación 2 )
CNL
SC
SC
I
I
R
=
Ecuación 2: Cálculo de la relación de cortocircuito R
SC
.
En una instalación real, se puede valorar la corriente de cortocircuito (I
SC
) en el
PCL teniendo la tensión en dicho punto para dos corrientes de carga distintas.
Por ejemplo plena carga, I
A
y 10% de carga, I
B
. Si V
OC
es la tensión nominal en
vacío, la I
SC
, se puede calcular mediante la fórmula indicada en la Figura 13 :

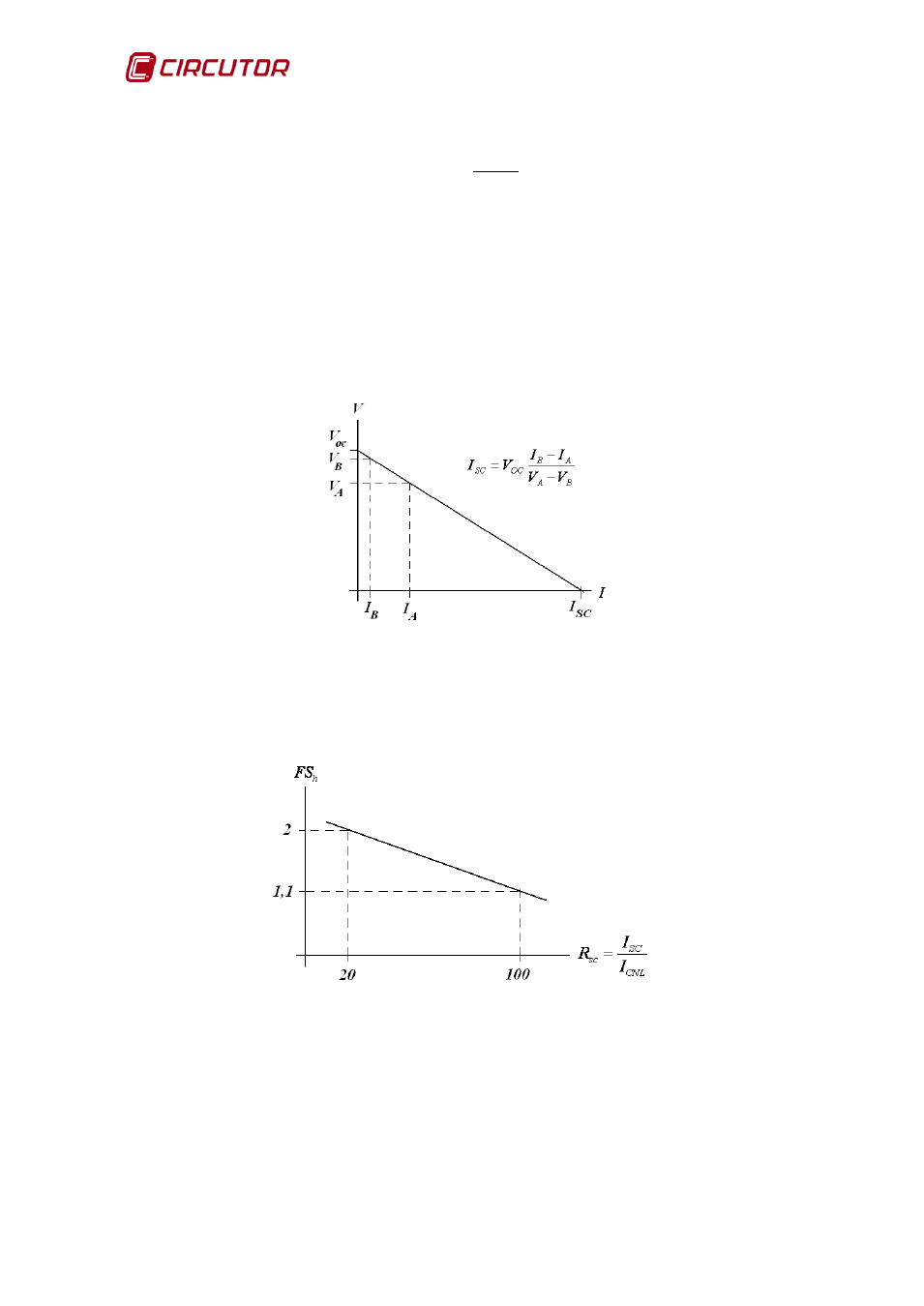

Figura 13: Gráfico para el cálculo de I
SC
.
El Factor de seguridad (FS
h
) lo podemos obtener a partir de la gráfica de la
Figura 14 :
Figura 14: Gráfico aproximado para el cálculo del FS
h
.
