AFQ-4W
46 Manual de Instrucciones
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de THD(I).
Con la tecla L3 nos da acceso a la pantalla del THD de la corriente de red de la
fase 3.
4.2.2.4.6.- Pantalla de visualización del THD de la corriente de red de la
fase 3

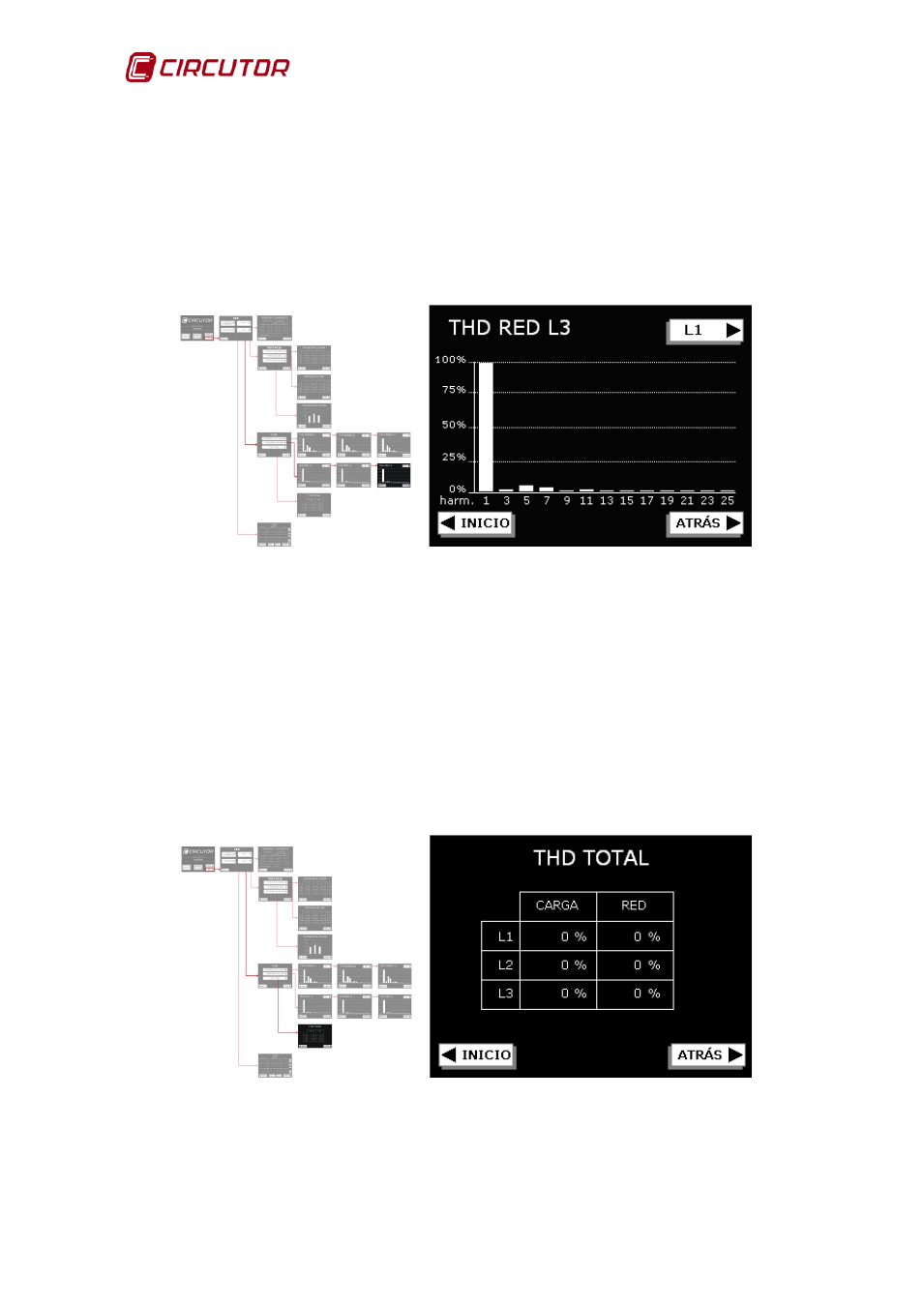

En esta pantalla ( Figura 47 ) visualizamos el THD(I) de la red de la fase 3.
Figura 47: Pantalla de visualización de los THD de la corriente de red de la fase 3.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de THD(I).
Con la tecla L1 nos da acceso a la pantalla del THD de la corriente de red de la
fase 1.
4.2.2.4.7.-Pantalla de visualización de los THD(I) totales
En esta pantalla ( Figura 48 ) se muestra la lectura de los THD(I) totales de las
tres fases de red y de carga.
Figura 48: Pantalla de visualización de los THD(I) totales.
La tecla Inicio nos da acceso a la pantalla inicial.
Con la tecla Atrás volvemos a la pantalla general de THD(I).
