4.1.5.- PRINCIPIO DE FUNCIONAMIENTO
Los filtros activos se basan en el siguiente principio:
I
FILTRO
= I
RED
- I
CARGA
Ecuación 6: Principio de funcionamiento
Es decir, detectan la diferencia existente entre la onda senoidal deseada (I
RED
)
de corriente y la señal deformada por efecto de los armónicos (I
CARGA
). Y
proceden a inyectar la diferencia existente entre ambas ondas (I
FILTRO
).
En la Figura 32 se observan las formas de onda de las corrientes inyectadas por
los
filtros activos.
En ellas se aprecian, la onda deseada, la onda deformada existente y la
corriente del
filtro (I
FILTRO
).

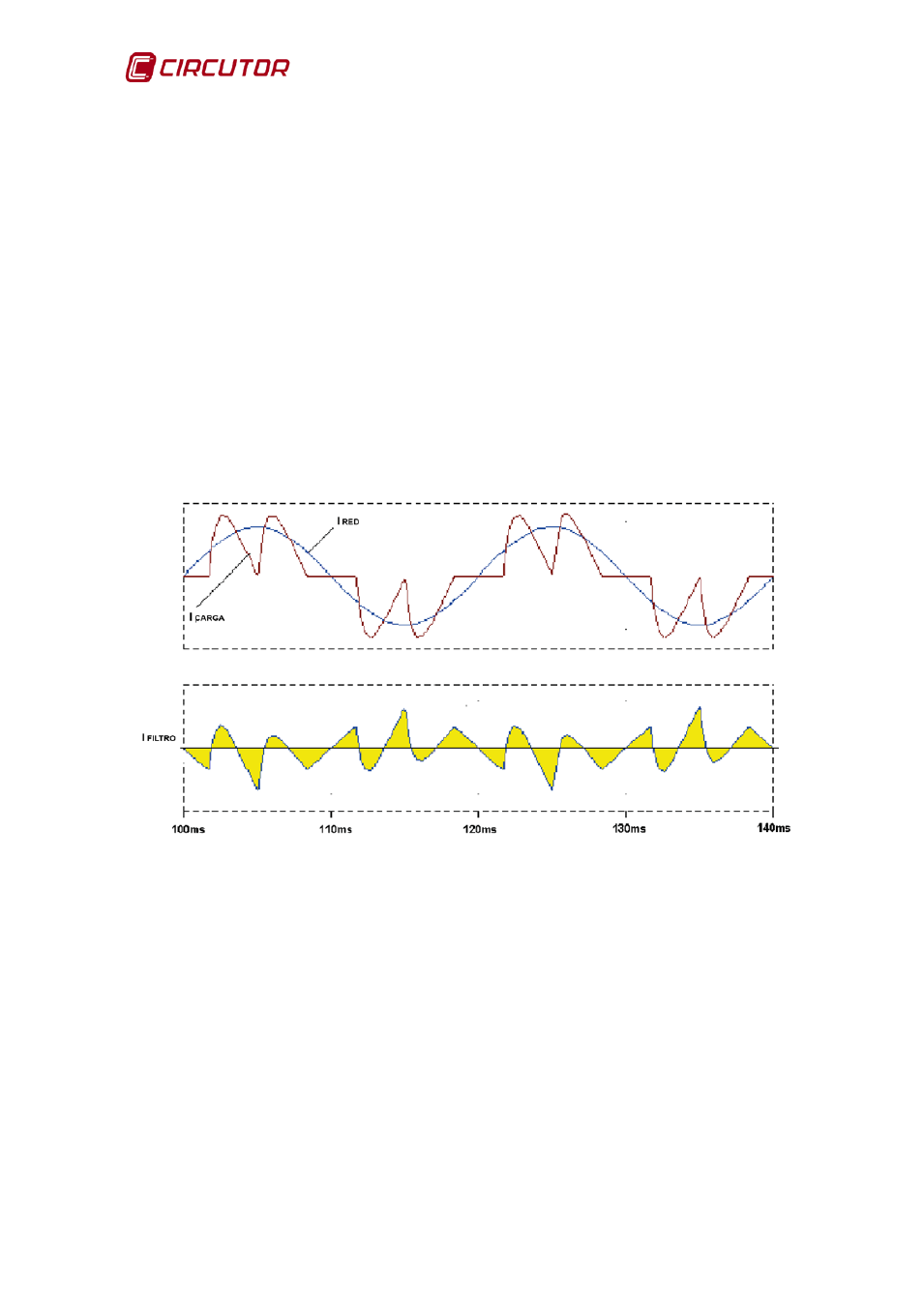

Figura 32: Corrientes en la carga, en el filtro y en la red.
