AFQ-4W
Manual de Instrucciones 25
3.6.- CONEXIONADO DE 2 A 8 FILTROS ACTIVOS EN PARALELO
Podemos conectar hasta 8 filtros activos conectando en paralelo las tres fases
más el neutro. La medida de corriente de carga se conecta en serie, de tal
forma que todos los filtros están utilizando los mismos transformadores de
medida en la carga. ( Figura 19 )

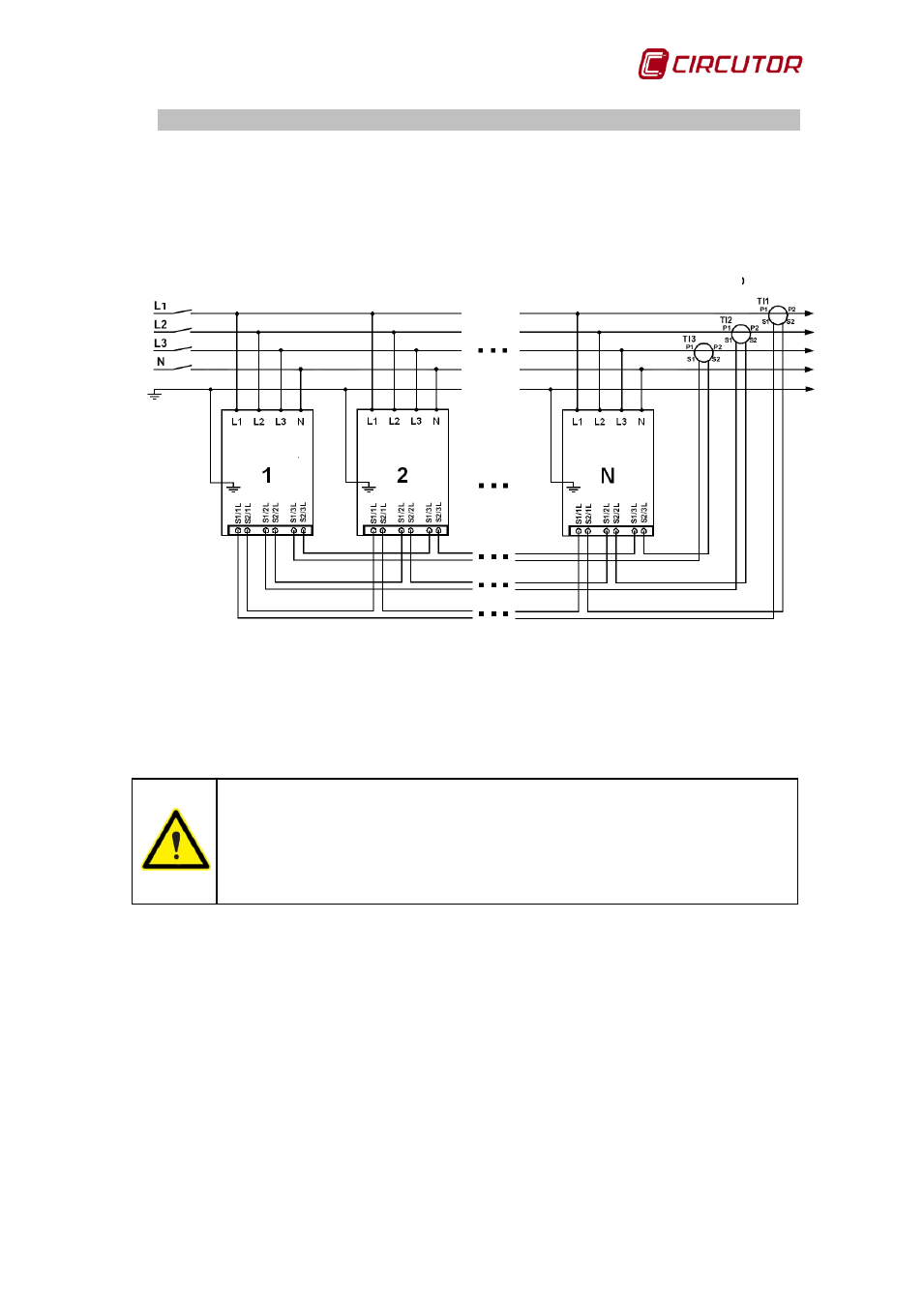

Figura 19: Conexión de 2 a 8 filtros en paralelo.
En el apartado 4.3.3. se explica cómo configurar el filtro activo para trabajar con
diferentes filtros activos en paralelo.
Todos los filtros activos conectados en paralelo deben tener
exactamente la misma configuración en el MODO DE TRABAJO y
PARÁMETROS. Ver apartado 4.3.- CONFIGURACIÓN
Lado RED
Lado CARGA
AFQ-4W AFQ-4W AFQ-4W
